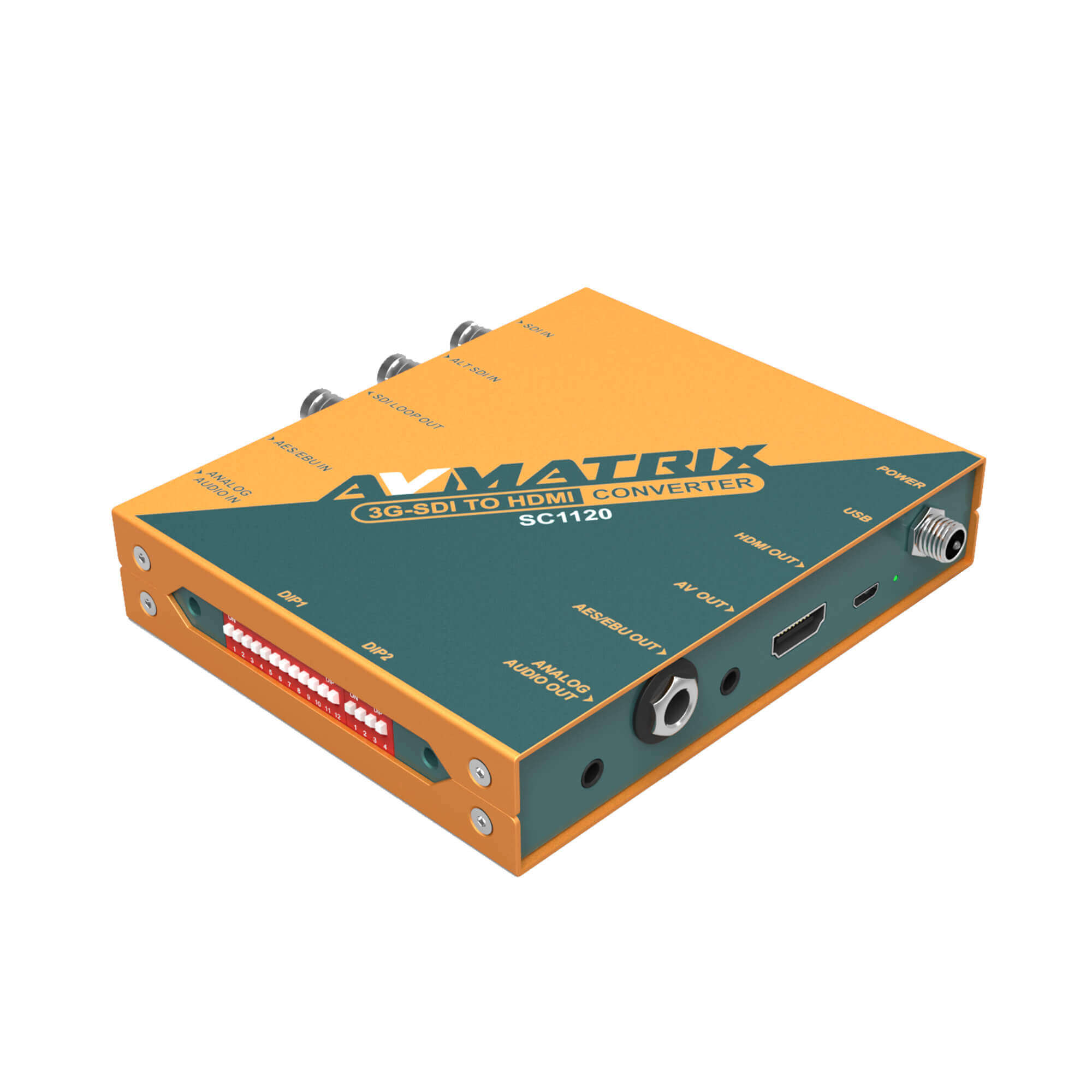

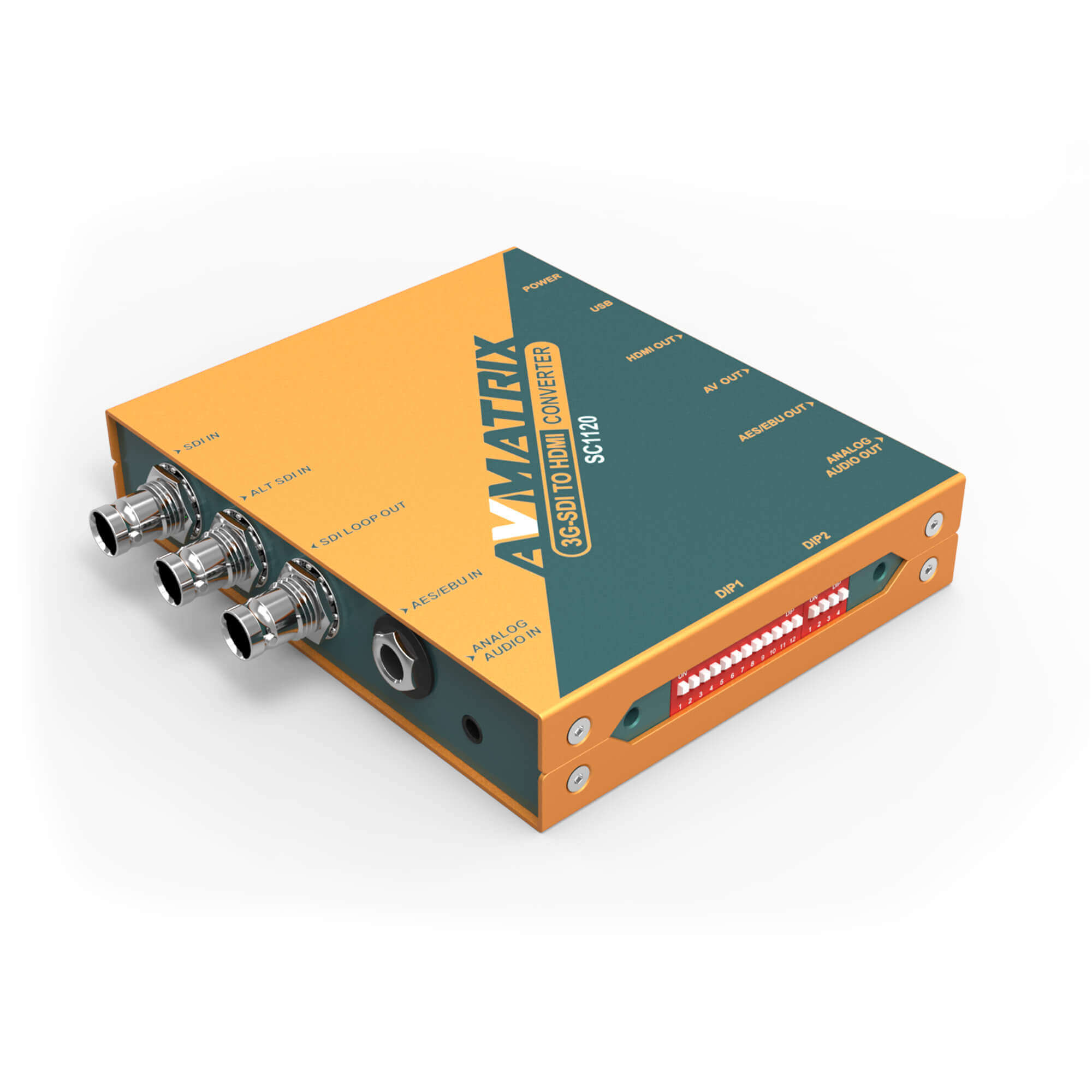

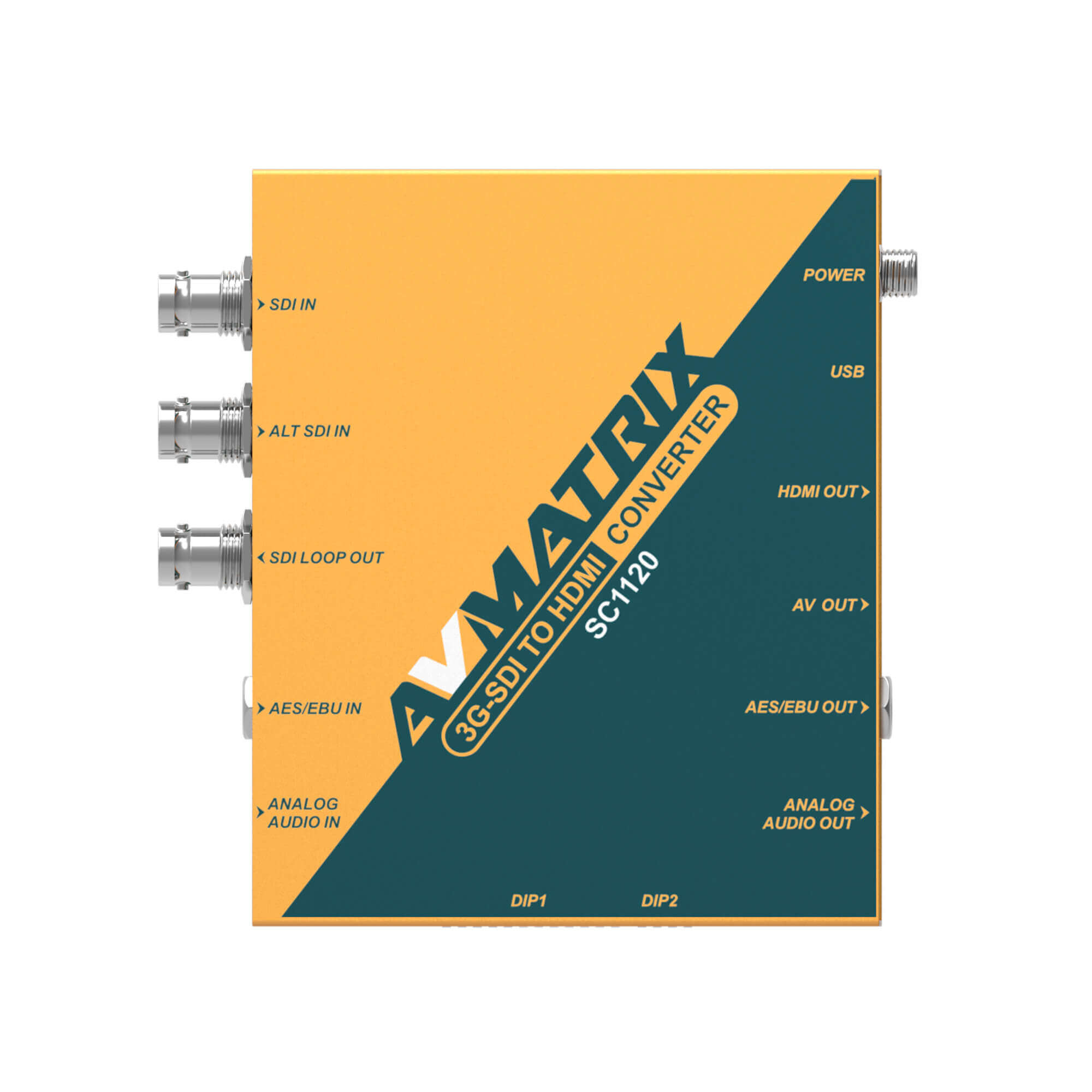

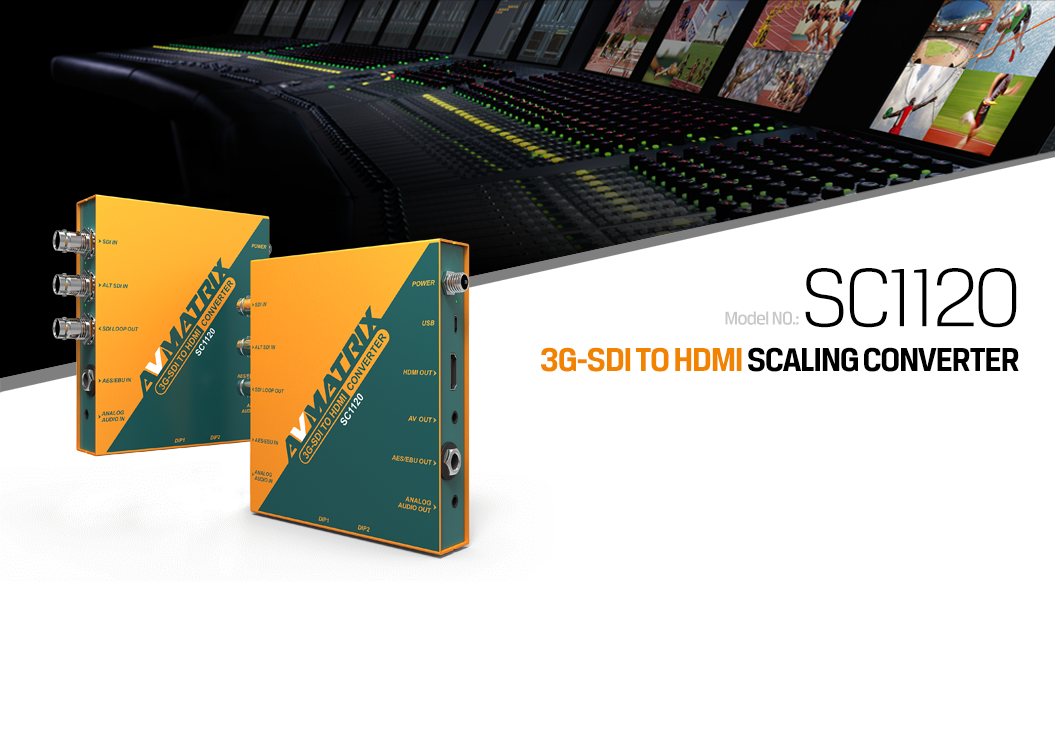

SC1120

3G-SDI to HDMI/ビデオ
スケーリングコンバーター

  • 入力:3G-SDI x 1、 ALT 3G-SDI x 1、 AES/EBU x 1、 アナログ音声 x 1
  • 出力:SDI LOOP x 1、 HDMI x 1、 ビデオ x 1、 AES/EBU x 1、 アナログ音声x 1
  • アップ/ダウンスケーリング&フレームレート変換
  • HDMI信号とビデオ信号の同時出力
  • 予備自動切替え用のALT SDI入力端子1系統搭載
  • SDI LOOP出力端子1系統搭載
  • AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット
  • DIPスイッチによる設定変更
  • 最大2つまでのカスタム設定をメモリー
  • USB経由でのPCコントロール
  • 広範囲の電圧入力に対応(DC6~24V)
  • ロック式DCコネクタ採用
  • 強固なメタル筐体で専用マウントブラケット付属

製品型番:SC1120

JANコード:4582169235326

希望小売価格:28,000円(税抜)


  • 入力:3G-SDI x 1、 ALT 3G-SDI x 1、 AES/EBU x 1、 アナログ音声 x 1
  • 出力:SDI LOOP x 1、 HDMI x 1、 ビデオ x 1、 AES/EBU x 1、 アナログ音声x 1
  • アップ/ダウンスケーリング&フレームレート変換
  • HDMI信号とビデオ信号の同時出力
  • 予備自動切替え用のALT SDI入力端子1系統搭載
  • SDI LOOP出力端子1系統搭載
  • AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット
  • DIPスイッチによる設定変更
  • 最大2つまでのカスタム設定をメモリー
  • USB経由でのPCコントロール
  • 広範囲の電圧入力に対応(DC6~24V)
  • ロック式DCコネクタ採用
  • 強固なメタル筐体で専用マウントブラケット付属

アップ/ダウンスケーリング&フレームレート変換

入力されたSDI信号を任意のフォーマット、フレームレートへ変換して出力することができます。SDI信号はSMPTE規格 292M / 259M / 424M /352M / 296Mに準拠した最大1080p 60までのあらゆるフォーマットの映像信号を入力することが可能。またLevel A/Bの異なるマッピング方式のSDI入力に対応します。HDMI信号ではYUV 4:2:2、YUV 4:4:4:、RGB 4:4:4のカラースペースに対応。民生用から業務用まであらゆるHDMI接続機器へ接続することができます。

scaling_and_seamless

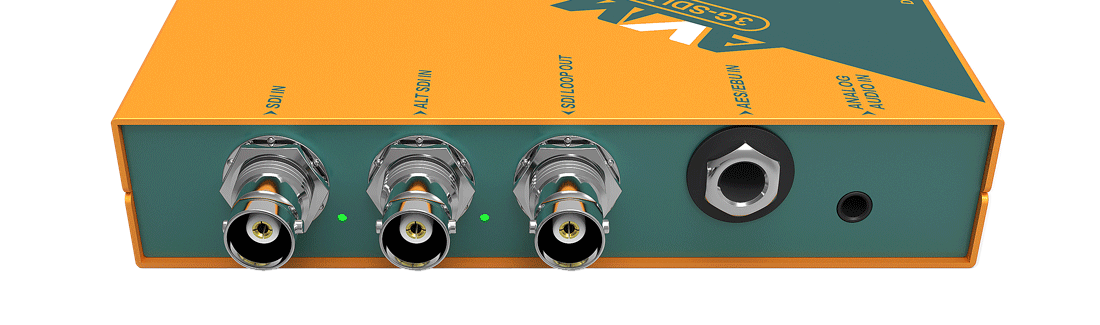

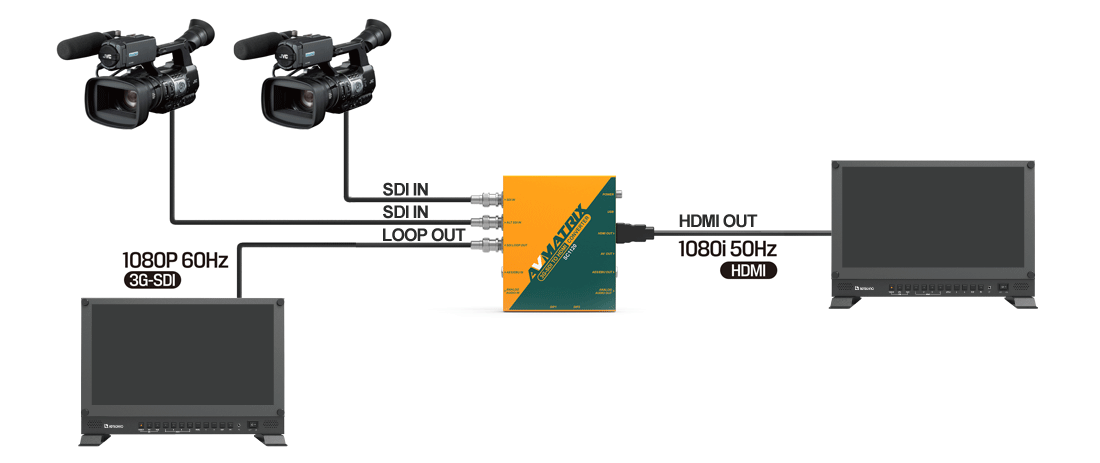

予備切替え用のALT SDI入力端子1系統搭載

通常のメインSDI入力端子の他に予備切替え用のALT SDI入力端子を搭載。メインSDI入力端子がアクシデントなどで途切れたり、信号受信が不可能になった場合、自動でALT SDI入力端子の信号へ切り替わり、放送事故やライブ中断などクリティカルな現象を回避することができ、安全装置として重宝します。

audio_embedding_and_de-embedding

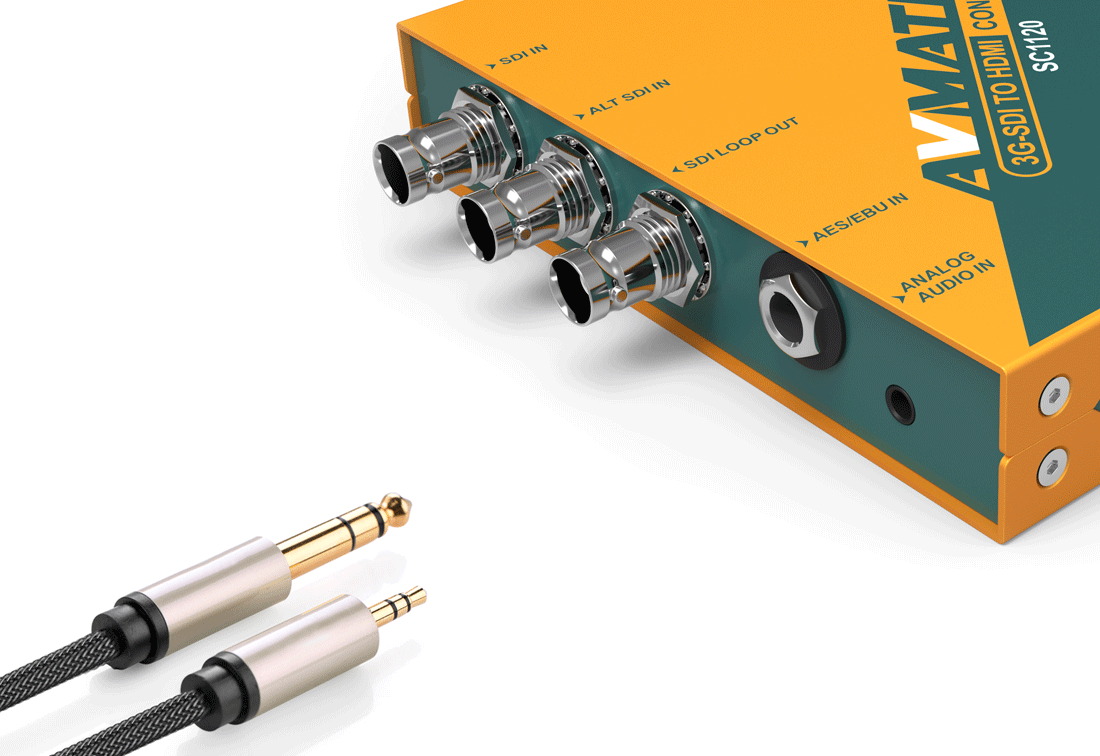

AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット

アナログ及びデジタル(AES/EBU)の音声を出力信号に重畳するエンベデッドオーディオ機能と、入力信号の音声をアナログ及びデジタル(AES/EBU)で分離出力するディエンベデッド機能を搭載します。SDI入力に重畳された音声は最大16CHまで対応。HDMI出力へ重畳する音声は、1~8CHか9~16CHのどちらかを選択することができます。

Redandunt_SDI_Input_t

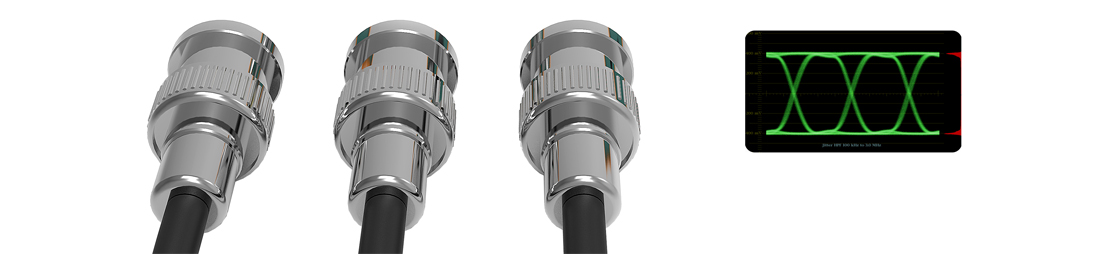

イコライザ機能とドライバチップ搭載で安定したSDI信号伝送

SDI入力端子から入力された信号は内部チップ処理によりイコライズされます。これにより減衰した信号を受信した場合でも正しく処理を行うことが可能です。SDI出力端子側にはドライバチップを搭載。信号変換により内部生成したSDI信号は、ドライバチップによりクロック補正とリタイミングされてから出力されるので、安定した品質で信号を伝送できます。また、LOOP出力端子にはリクロック機能を搭載し、パススルー信号のジッターを取り除き信号減衰を防ぎます。

Redandunt_SDI_Input_t
easy_control_over_dip_switches

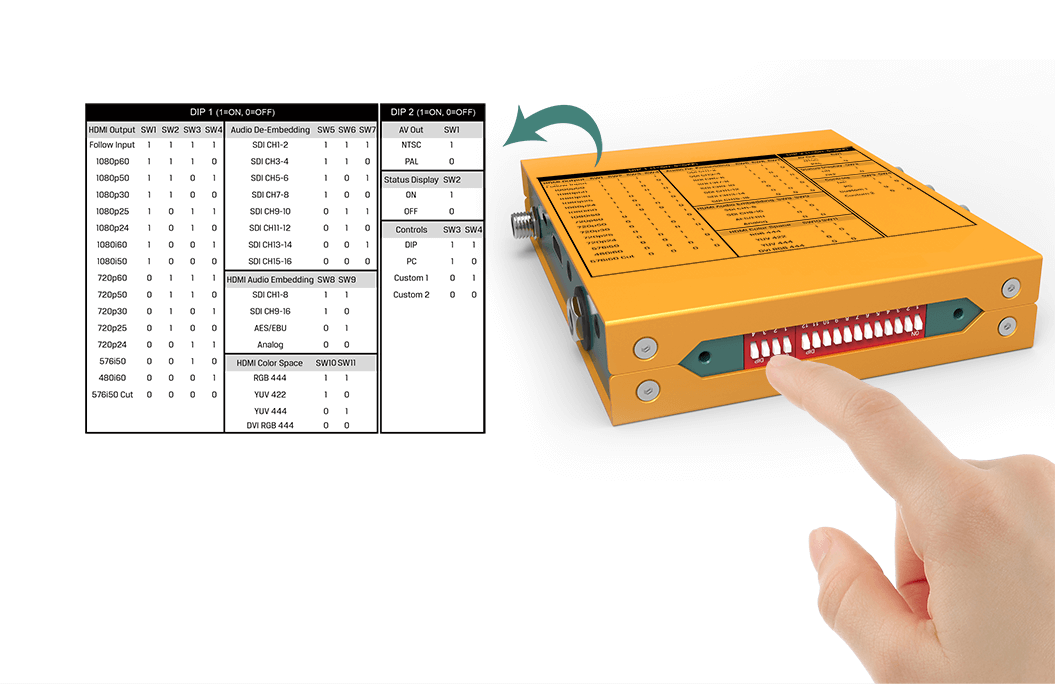

DIPスイッチ設定変更とPCコントロール

設定は本体のDIPスイッチから即座に切替え・変更することができます。また、専用ソフトウェアによるPCから入力端子の切替えや出力信号のフォーマット、カラースペースなどを設定することが可能です。また、よく使用する設定をカスタム設定として本体に最大2パターンまでメモリーすることができ、メモリーした設定はDIPスイッチからも即座に呼び出すことができます。カスタム設定を事前にセッティングしておくことでPCの持ち込めない現場でも重宝します。

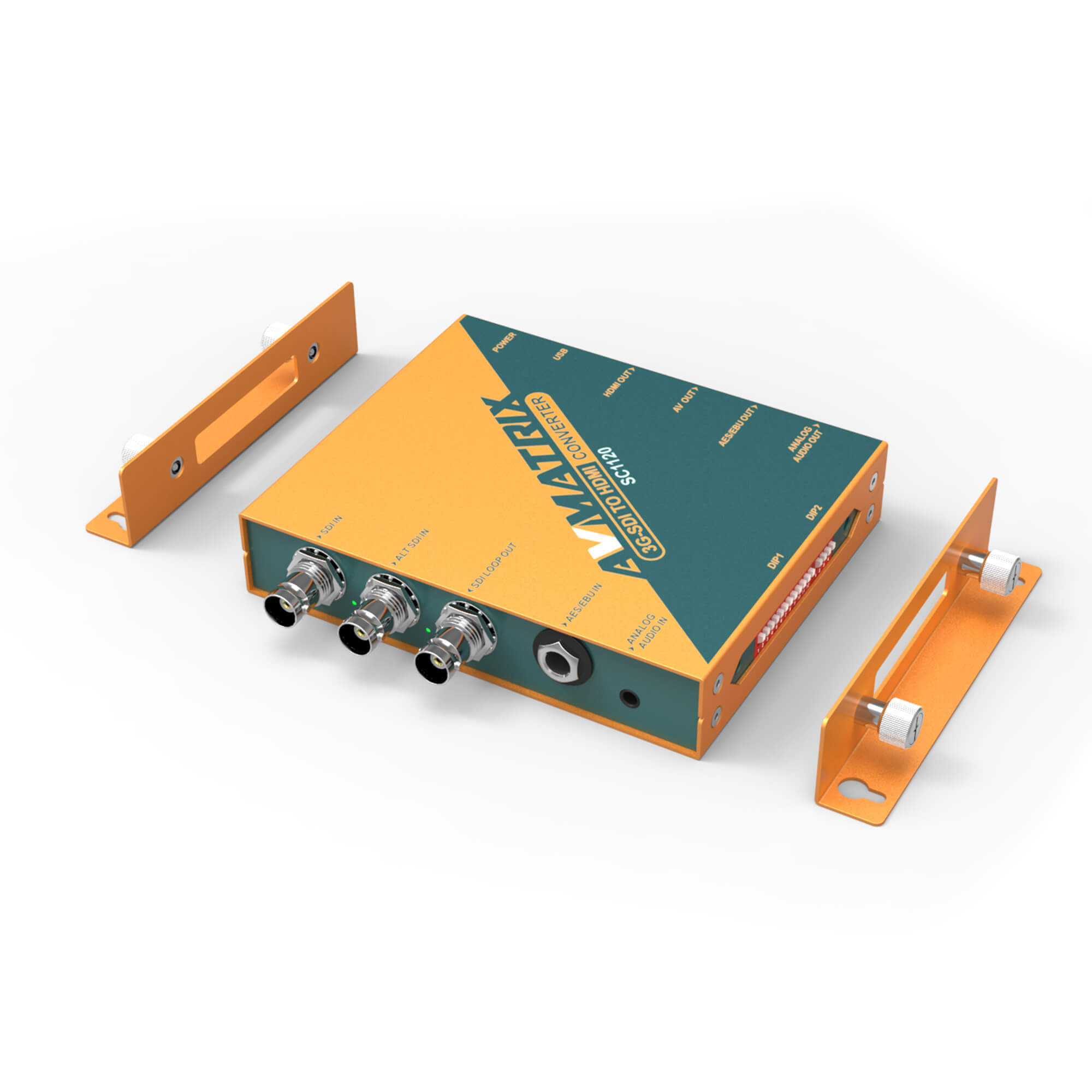

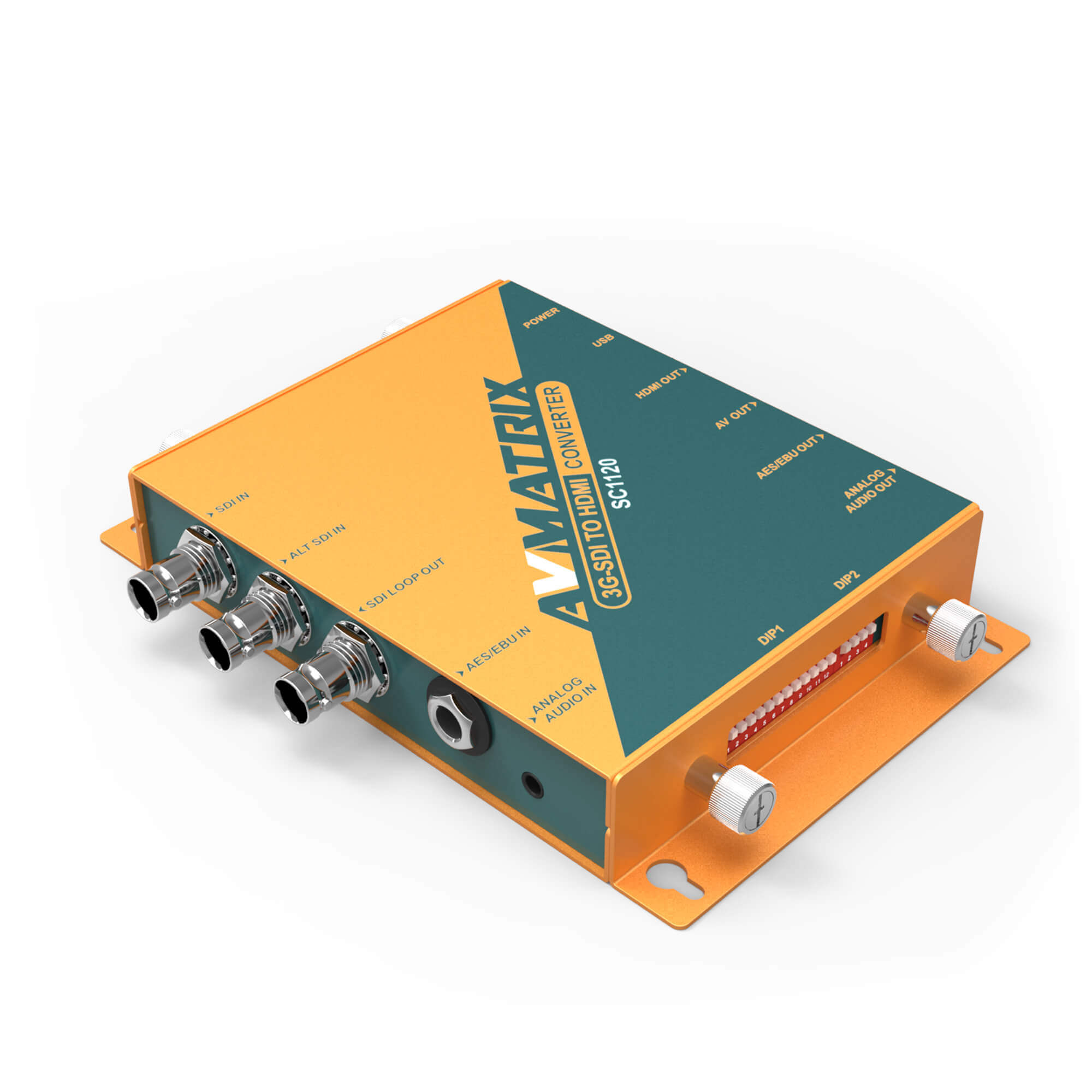

強固なメタル筐体で専用マウントブラケット付属

筐体にぴったりフィットする専用マウントブラケットが標準で付属。マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。

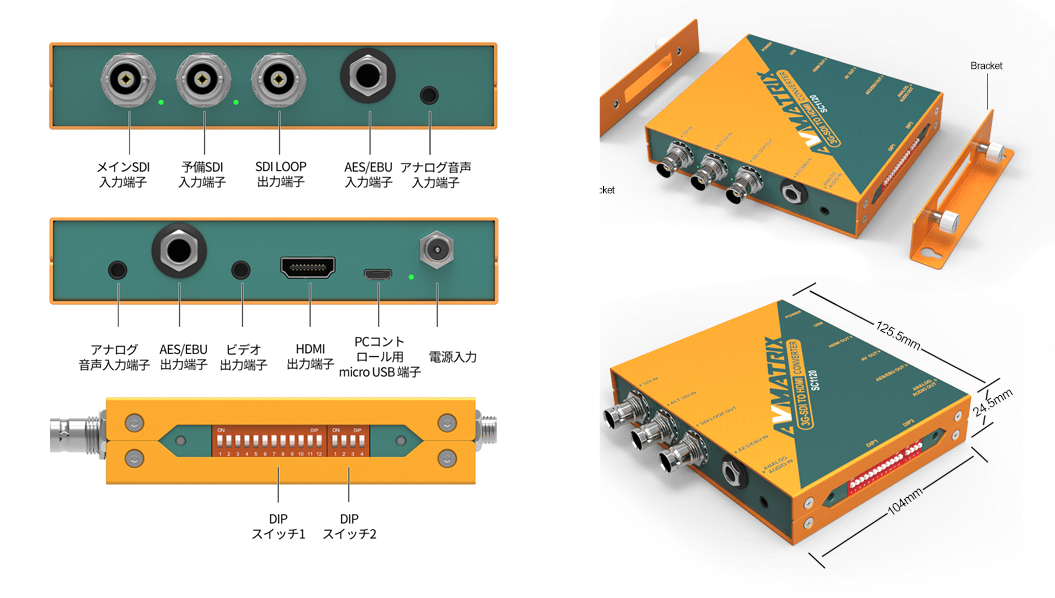

入力端子 SDI 3G/HD/SD-SDI x 1, ALT 3G-SDI x 1
音声 AES/EBU:ステレオTRSフォンプラグ x 1
アナログ:ステレオミニジャック x 1
出力端子 SDI 3G/HD/SD-SDI LOOP x 1
HDMI HDMIタイプA x 1*1
ビデオ 専用3.5mmジャック(映像/音声LR)x 1
音声 AES/EBU:ステレオTRSフォンプラグ x 1
アナログ:ステレオミニジャック x 1
SDI対応 入力フォーマット 1080p 60/59.94/50
1080p 30/29.97/25/24/23.98
1080PsF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24/23.98
625i 50
525i 59.94
入力対応マッピング Level A/B
カラースペース YUV 4:2:2
SMPTE準拠規格 SMPTE 292M / 259M / 424M / 352M / 296M
HDMI対応 出力フォーマット*2 1080p 60/59.94/50
1080p 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24
576i 50
480i 60/59.94
カラースペース YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4
ビデオ対応 フォーマット NTSC / PAL
対応OS Windows 10
本体サイズ 寸法 125.5 x 104 x 25.5mm*突起物含まず
重量 約530g
動作温度 -20~60℃
保存温度 -30~70℃
動作/保存湿度 0~90%*結露なきこと
電源 入力電圧 DC 6~24V
消費電力 最大6W
付属品 ACアダプター x 1 / 専用ビデオ・オーディオケーブル(3.5mm-RCA) x 1 / PC接続用USBケーブル(A-micro) x 1 / 専用マウントブラケットx 2 / 保証書
認証 FCC / CE / RoHS / PSE(ACアダプターのみ)
保証期間 ご購入から3年間

※1 HDCP は非対応です。
※2 出力フォーマットの59.94/29.97/23.98 は専用コントロールソフトウェアからのみ設定が可能です。DIPスイッチでは切替えることができません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。
