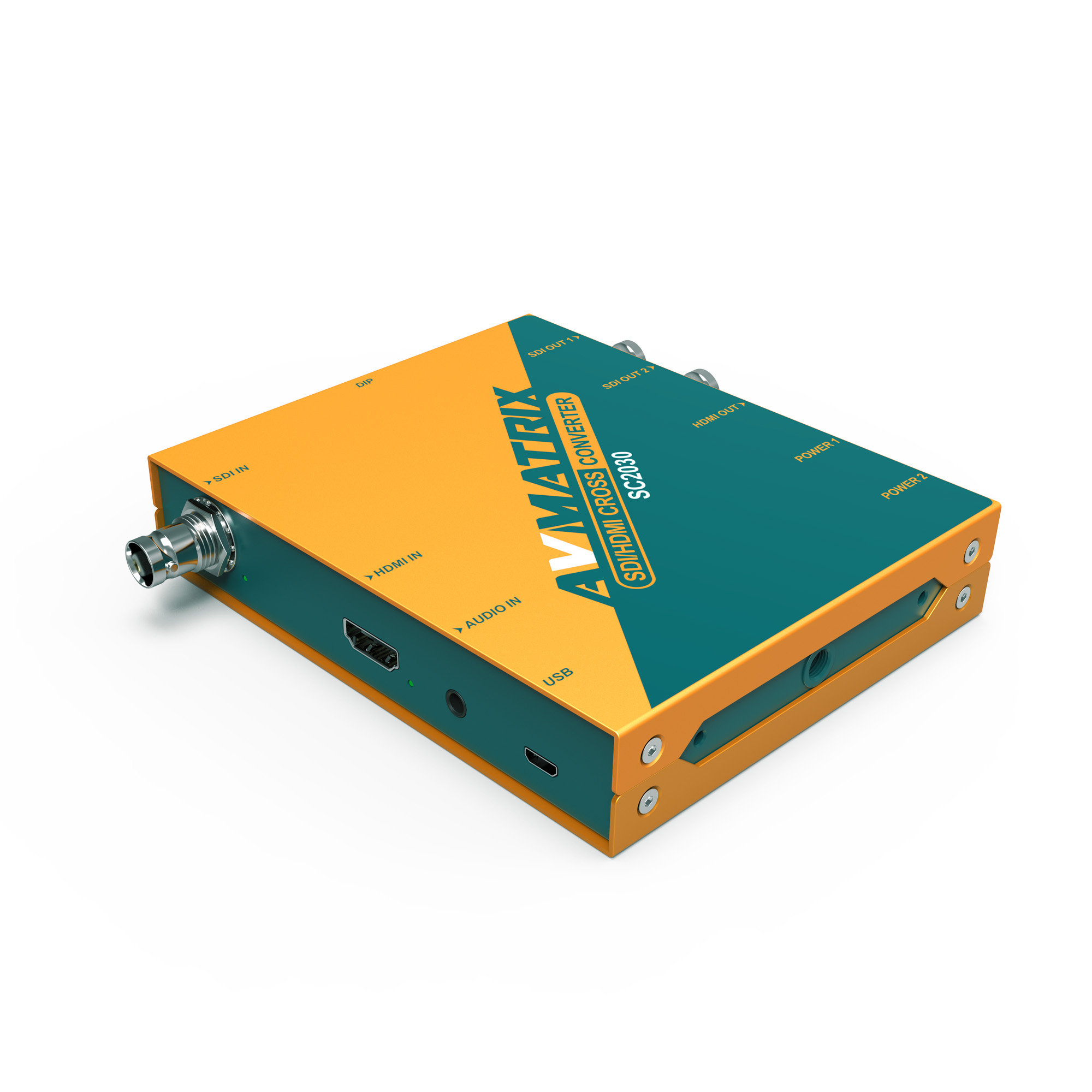

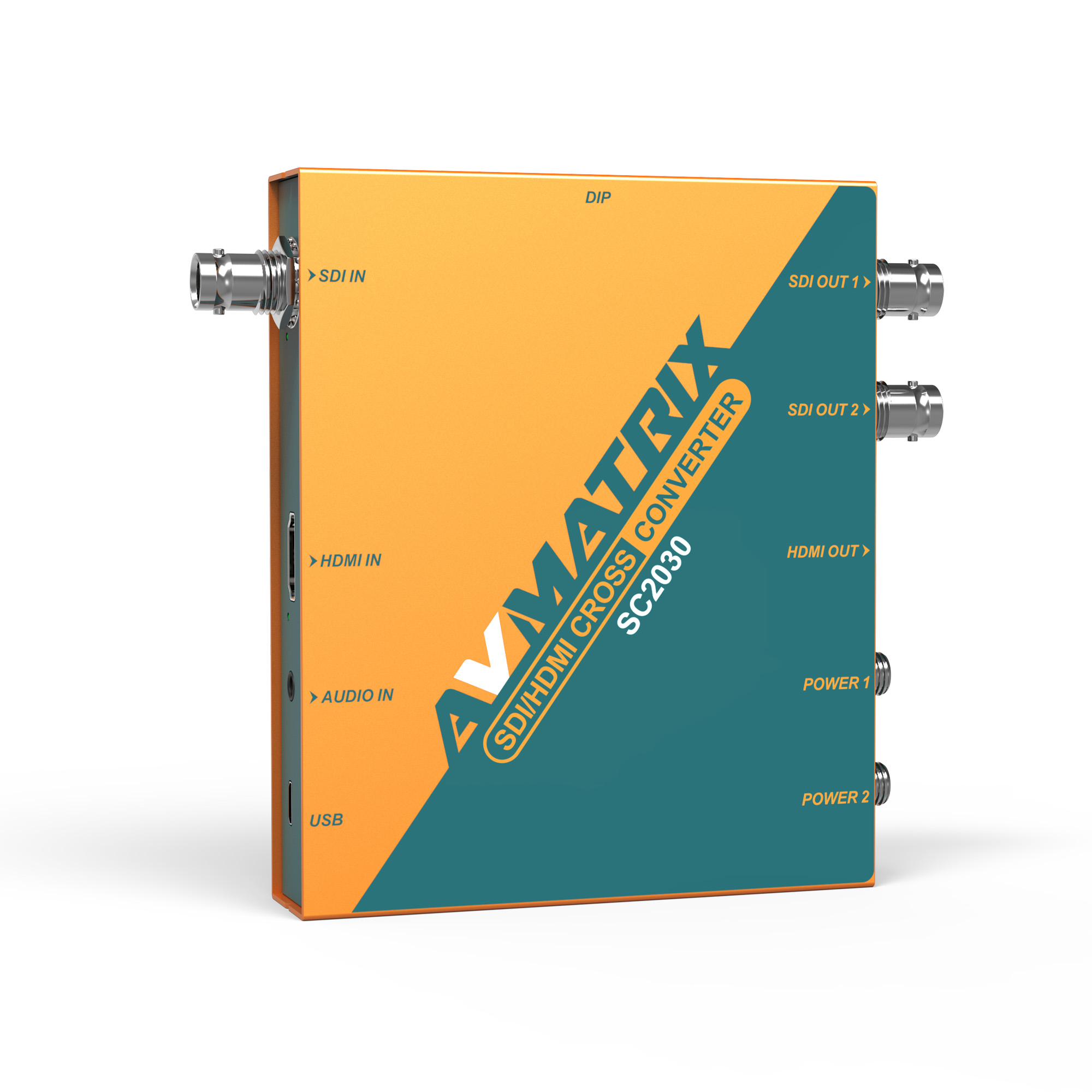

SC2030
SC2030
3G-SDI/HDMI
スケーリングクロスコンバーター
- 入力：3G-SDI x 1、HDMI x 1、アナログ音声 x 1
- 出力：3G-SDI x 2 & HDMI x 1
- アップ/ダウンスケーリングとフレームレート変換
- ドライバチップ搭載SDI出力2系統とHDMI 出力1系統の同時出力
- アナログ音声のエンベデット
- DIPスイッチによる設定変更
- USB経由でのPCコントロール
- 広範囲の電圧入力に対応（DC：6～23V/USB:DC 5V 1.5A）
- ネジロック式DCコネクタ採用の電源入力2系統搭載（電源冗長化）
- 強固なメタル筐体で専用マウントブラケット付属
製品型番：SC2030
JANコード：4582169235340
希望小売価格：44,880円（税込）
SC2030 ファームウェア V2.7.0.5を公開いたしました。
- 入力：3G-SDI x 1、HDMI x 1、アナログ音声 x 1
- 出力：3G-SDI x 2 & HDMI x 1
- アップ/ダウンスケーリングとフレームレート変換
- ドライバチップ搭載SDI出力2系統とHDMI 出力1系統の同時出力
- アナログ音声のエンベデット
- DIPスイッチによる設定変更
- USB経由でのPCコントロール
- 広範囲の電圧入力に対応（DC：6～23V/USB:DC 5V 1.5A）
- ネジロック式DCコネクタ採用の電源入力2系統搭載（電源冗長化）
- 強固なメタル筐体で専用マウントブラケット付属
アップ/ダウンスケーリング＆フレームレート変換
入力されたSDIまたはHDMI信号を任意のフォーマット、フレームレートへ変換して出力することができます。SDI信号はSMPTE規格 292M / 259M / 424Mに準拠した最大1080p 60までのあらゆるフォーマットの映像信号を入力、または出力することが可能。またLevel A/Bの異なるマッピング方式のSDI入力に対応します。HDMI信号ではYUV 4:2:2、YUV 4:4:4:、RGB 4:4:4のカラースペースに対応。民生用から業務用まであらゆるHDMI接続機器へ接続することができます。

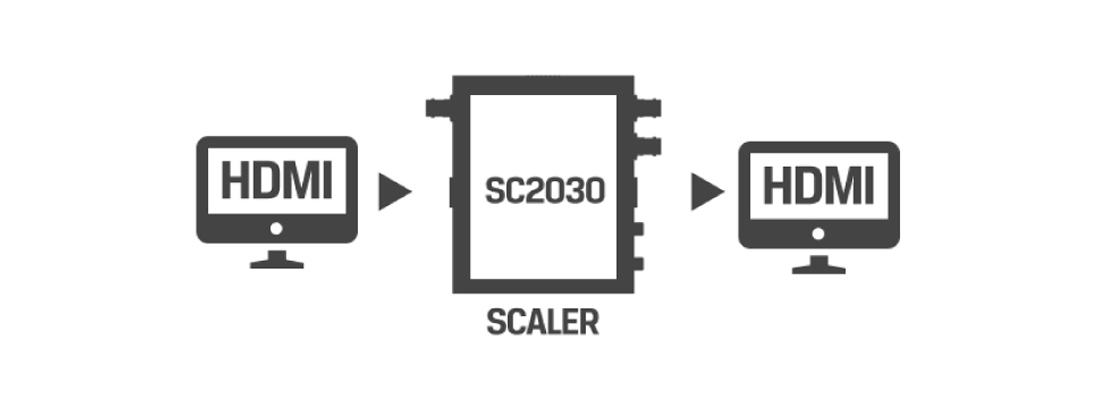

HDMI to HDMIスケーリング変換
入力されたFHDまでのHDMI信号を自動認識
任意のHDMIフォーマットへアップ/ダウンスケーリング変換

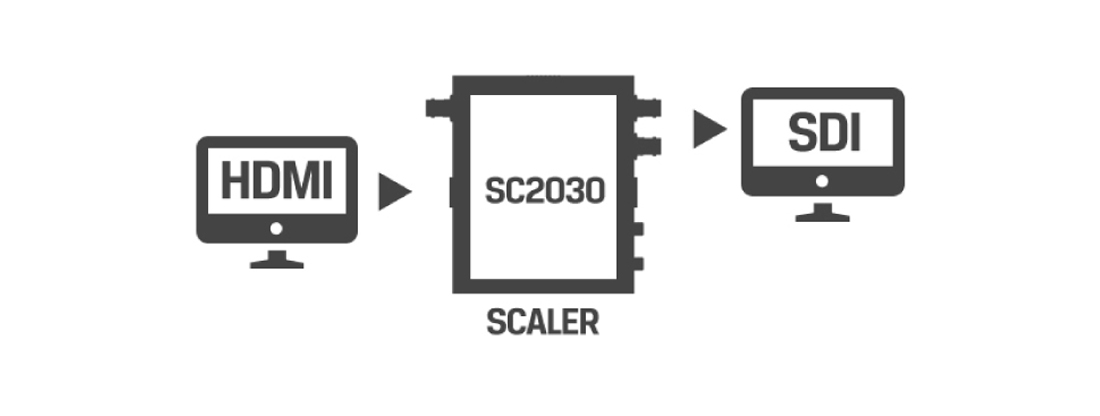

HDMI to SDIスケーリング変換
入力されたFHDまでのHDMI信号を自動認識
任意のSDIフォーマットへアップ/ダウンスケーリング変換

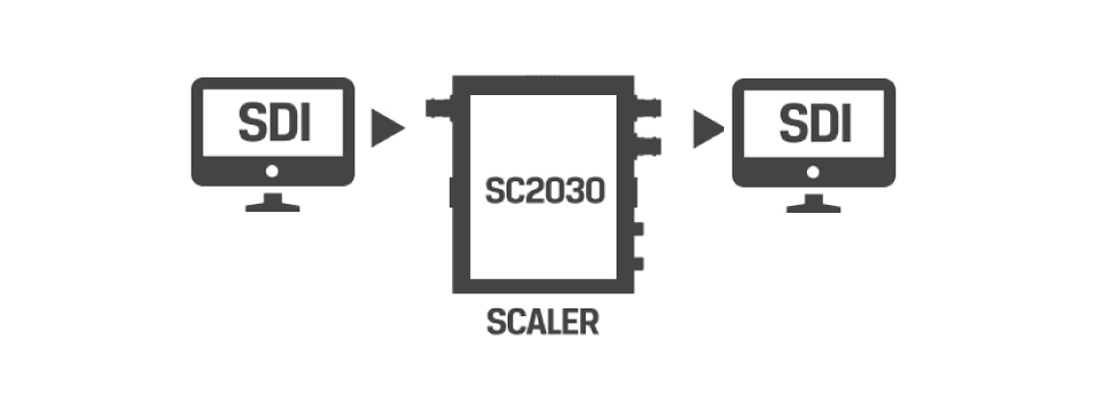

SDI to SDIスケーリング変換
入力されたSD/HD/3G-SDI信号を自動認識
任意のSDIフォーマットへアップ/ダウンスケーリング変換

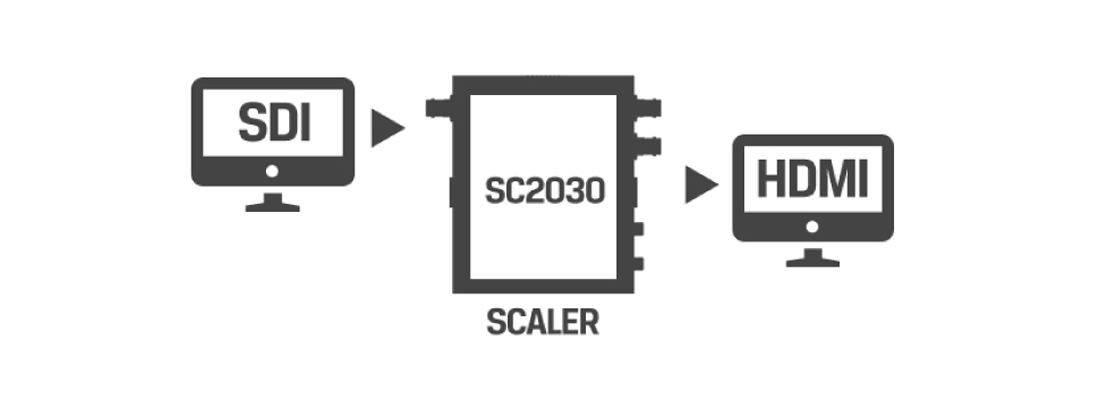

SDI to HDMIスケーリング変換
入力されたSD/HD/3G-SDI信号を自動認識
任意のHDMIフォーマットへアップ/ダウンスケーリング変換

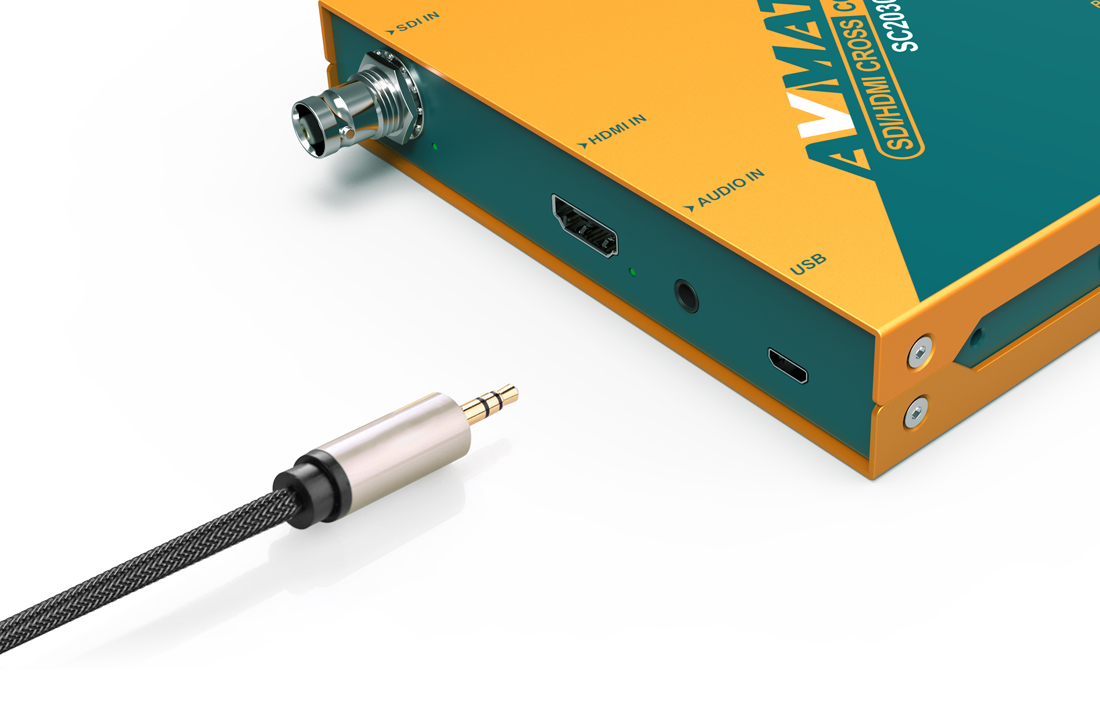

アナログ音声のエンベデット
最大2CHまでのアナログ音声を出力信号に重畳するエンベデッドオーディオ機能も搭載します。

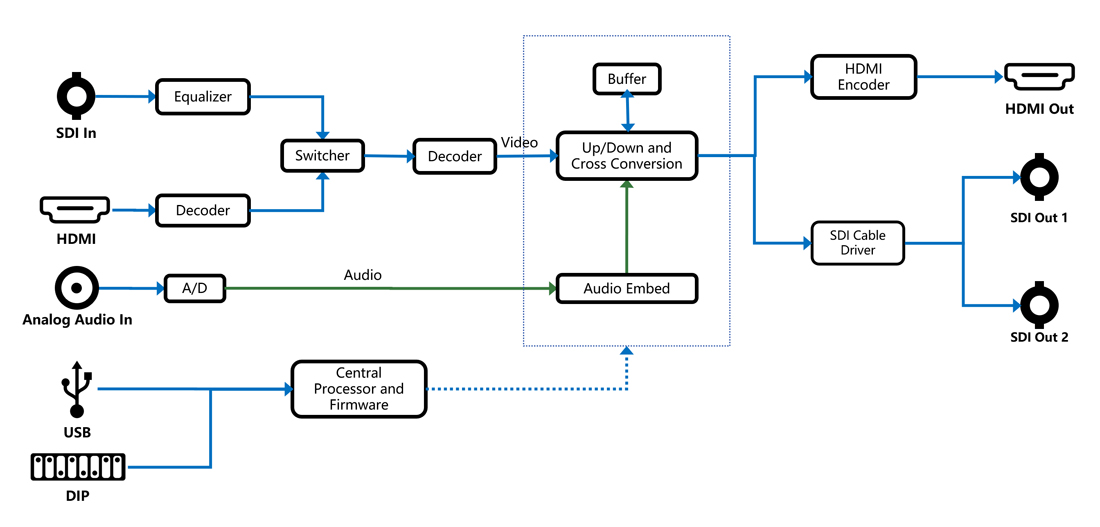

イコライザ機能とドライバチップ搭載で安定したSDI信号伝送
SDI入力端子から入力された信号は内部チップ処理によりイコライズされます。これにより減衰した信号を受信した場合でも正しく処理を行う事が可能です。SDI出力端子側にはドライバチップを搭載。HDMIなどを変換し、内部で生成したSDI信号はドライバチップで補強されてから出力されるので、安定した品質で信号を伝送できます。

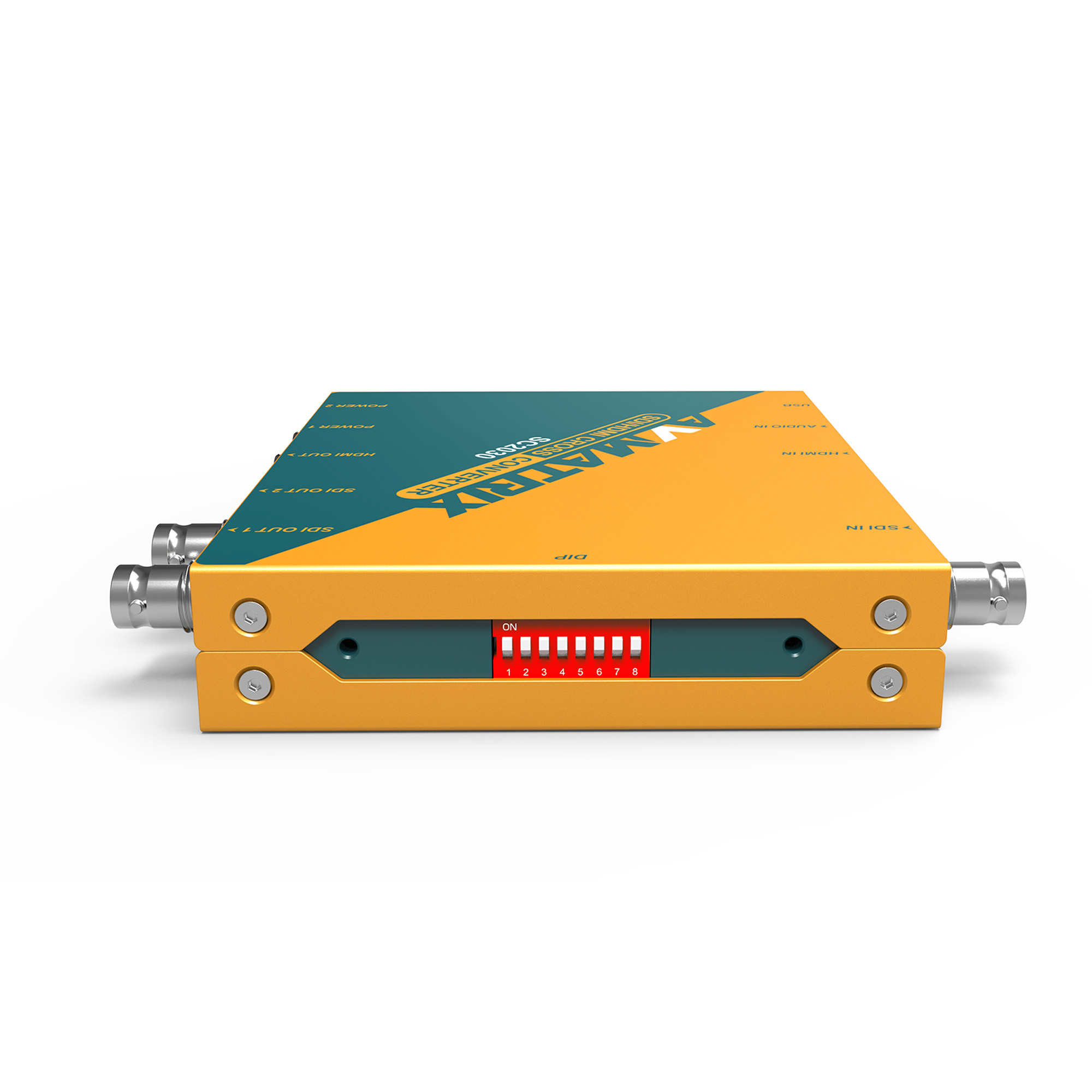

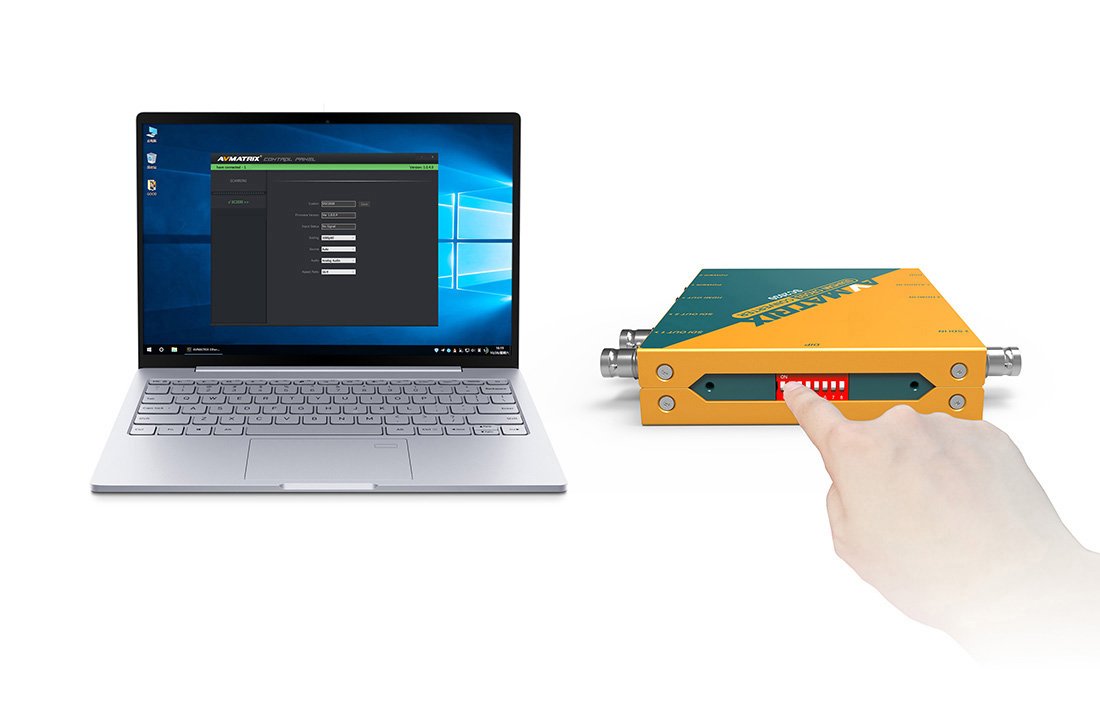

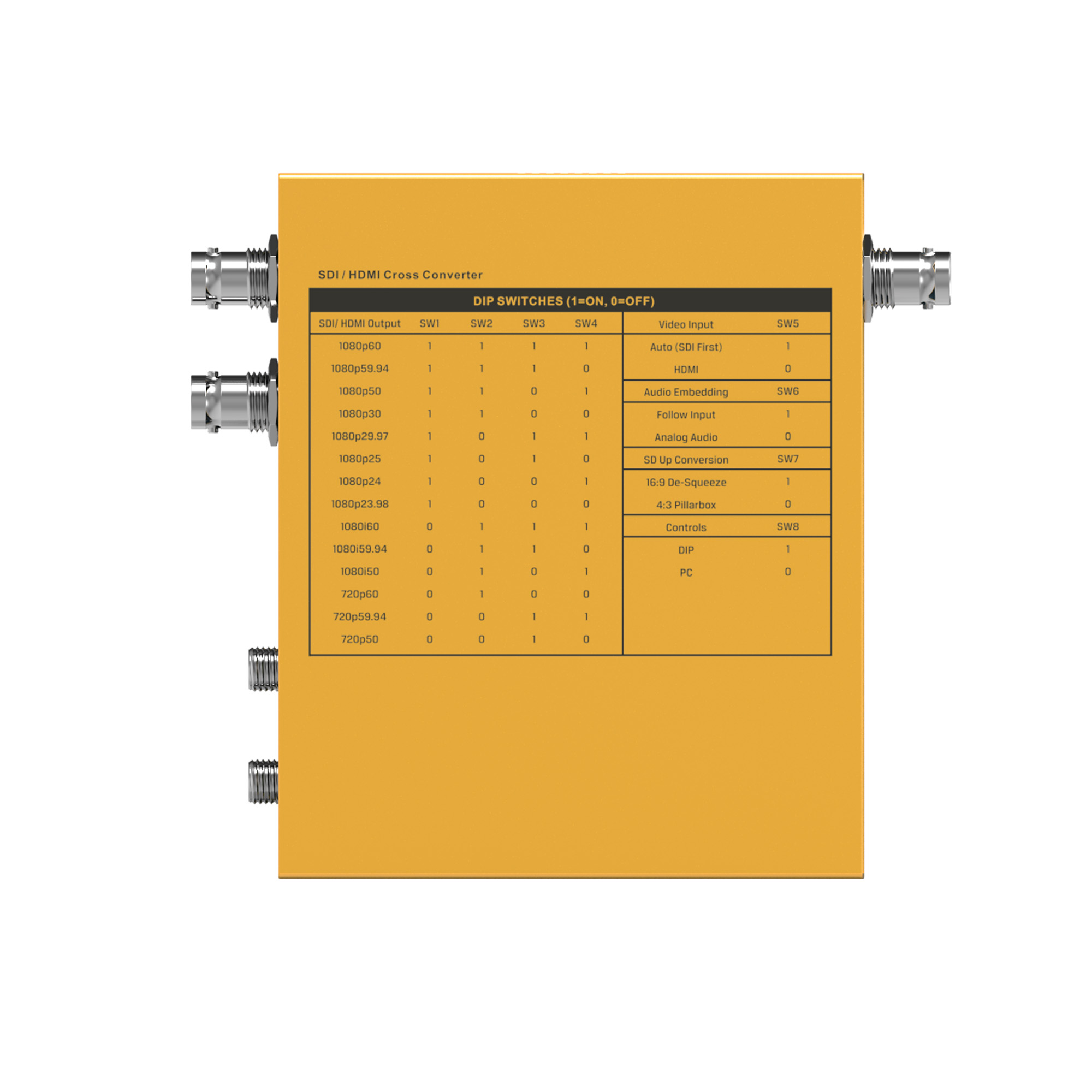

DIPスイッチ設定変更とPCコントロール
USB接続にて専用ソフトウェアによるPCから、入力端子の切替えや出力信号フォーマットなどを設定することが可能です。 また、最大消費電力約4Wの超低消費電力設計の為、micro USB端子へ5V /1.5A以上を供給することでコンセント不要で動作します。市販のUSB給電タイプのACアダプターやモバイルバッテリーと併用することで、あらゆる環境でご利用いただけます。

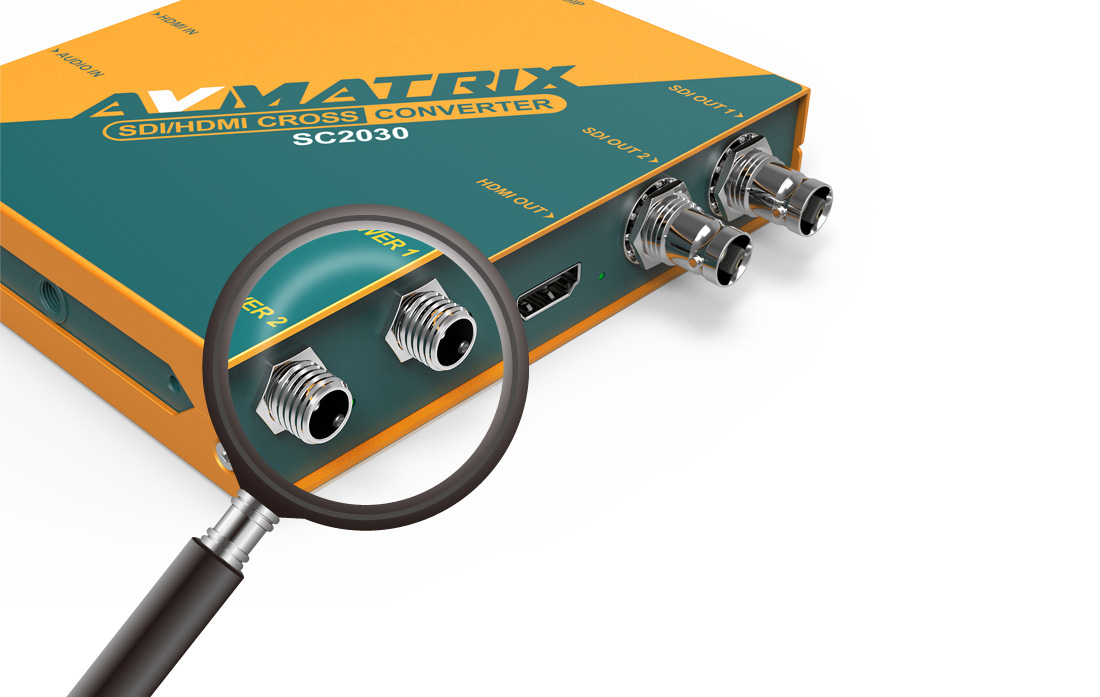

ロック式DC電源入力2系統搭載
DC 6V～23Vの広範囲電圧に対応したネジロック式のDC入力端子を2系統搭載。万一の断電やアクシデントに備えて冗長化された設計となっております。

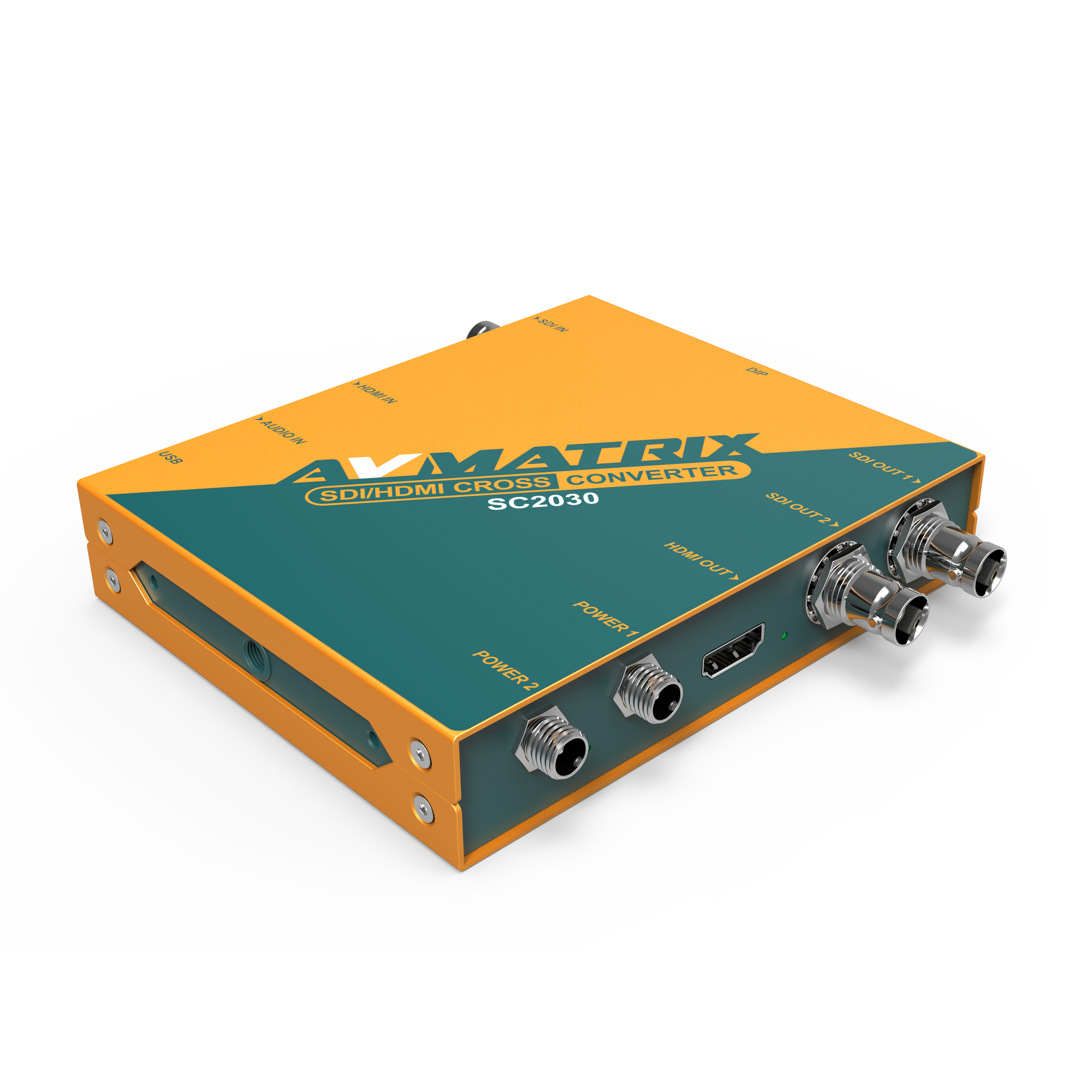

強固なメタル筐体で専用マウントブラケット付属
筐体にぴったりフィットする専用マウントブラケットが標準で付属。マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。

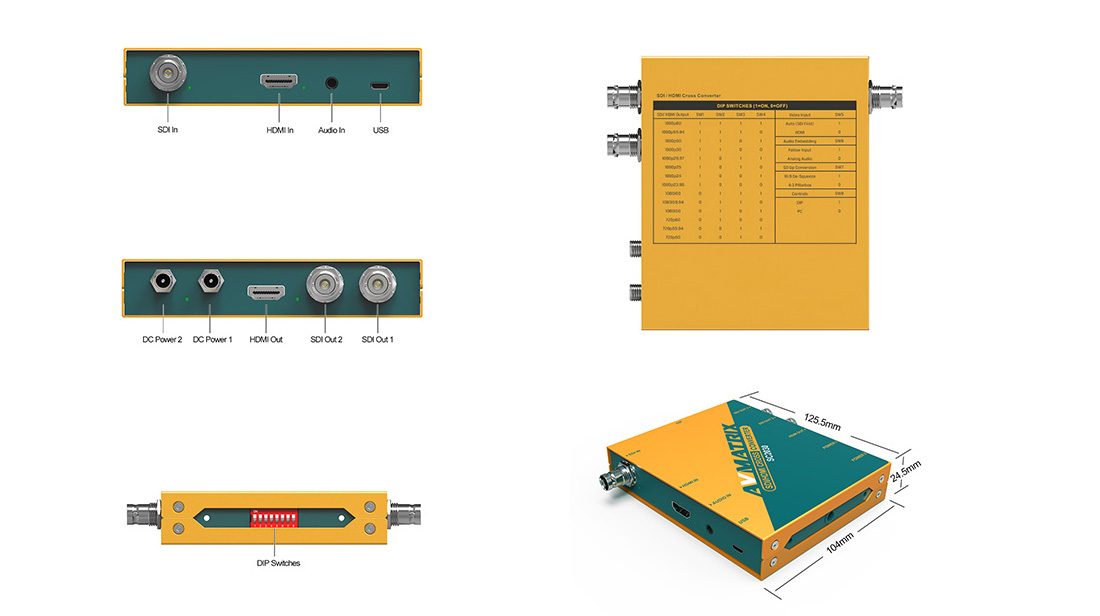

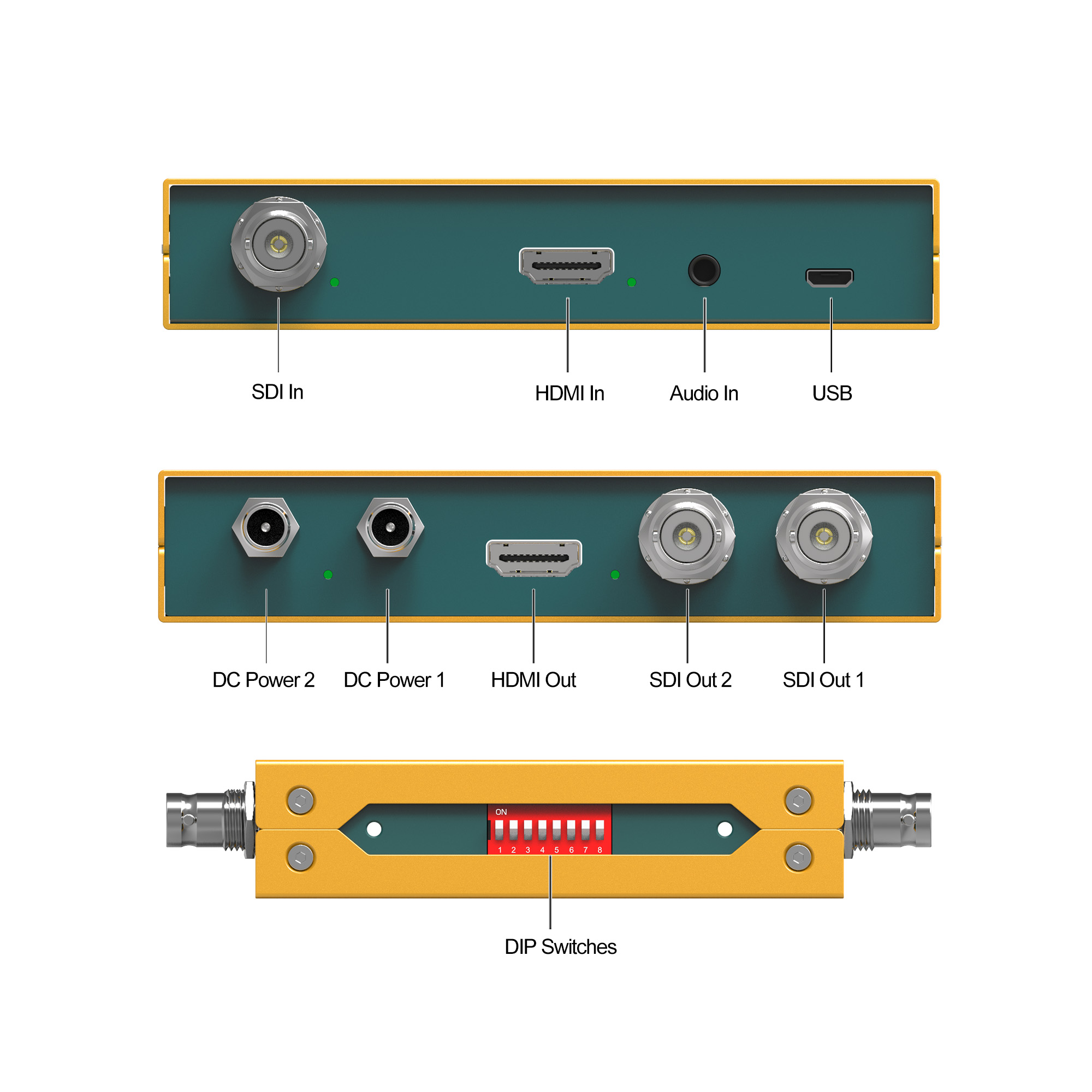

| 入力端子 | SDI | 3G/HD/SD-SDI x 1 |
|---|---|---|
| HDMI | HDMIタイプA x 1*1 | |
| 音声 | アナログ：ステレオミニジャック x 1 | |
| 出力端子 | SDI | 3G/HD/SD-SDI x 2 |
| HDMI | HDMIタイプA x 1(*1 | |
| SDI対応 | 入力フォーマット | 1080p 60/59.94/50/30/29.97/25/24/23.98 1080Psf 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 525i 59.94 |
| 入力対応マッピング | Level A/B | |
| 出力フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 |
|
| 出力対応マッピング | Level A | |
| カラースペース | YUV 4:2:2 | |
| SDI準拠規格 | SMPTE 292M / 259M / 424M | |
| HDMI対応 | 入力フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98/23.976 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 576p 50 576i 50 480i 60/59.94 |
| 出力フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 |
|
| カラースペース | YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4 | |
| 対応OS | Windows 10 | |
| 本体サイズ | 寸法 | 125.5 x 104 x 25mm*突起物含まず |
| 重量 | 約520g | |
| 動作温度 | -20~60℃ | |
| 保存温度 | -30～70℃ | |
| 動作/保存湿度 | 0～90%*結露なきこと | |
| 電源 | 入力電圧 | DC 6～23V / USB 5V 1.5A |
| 消費電力 | 最大4W | |
| 付属品 | ACアダプター x 1 / PC接続用USBケーブル（A-micro） x 1 / 専用マウントブラケットx 2 / 保証書 | |
| 認証 | FCC / CE / RoHS / PSE（ACアダプターのみ） | |
| 保証期間 | ご購入から３年間 | |
※1 HDCP は非対応です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。
