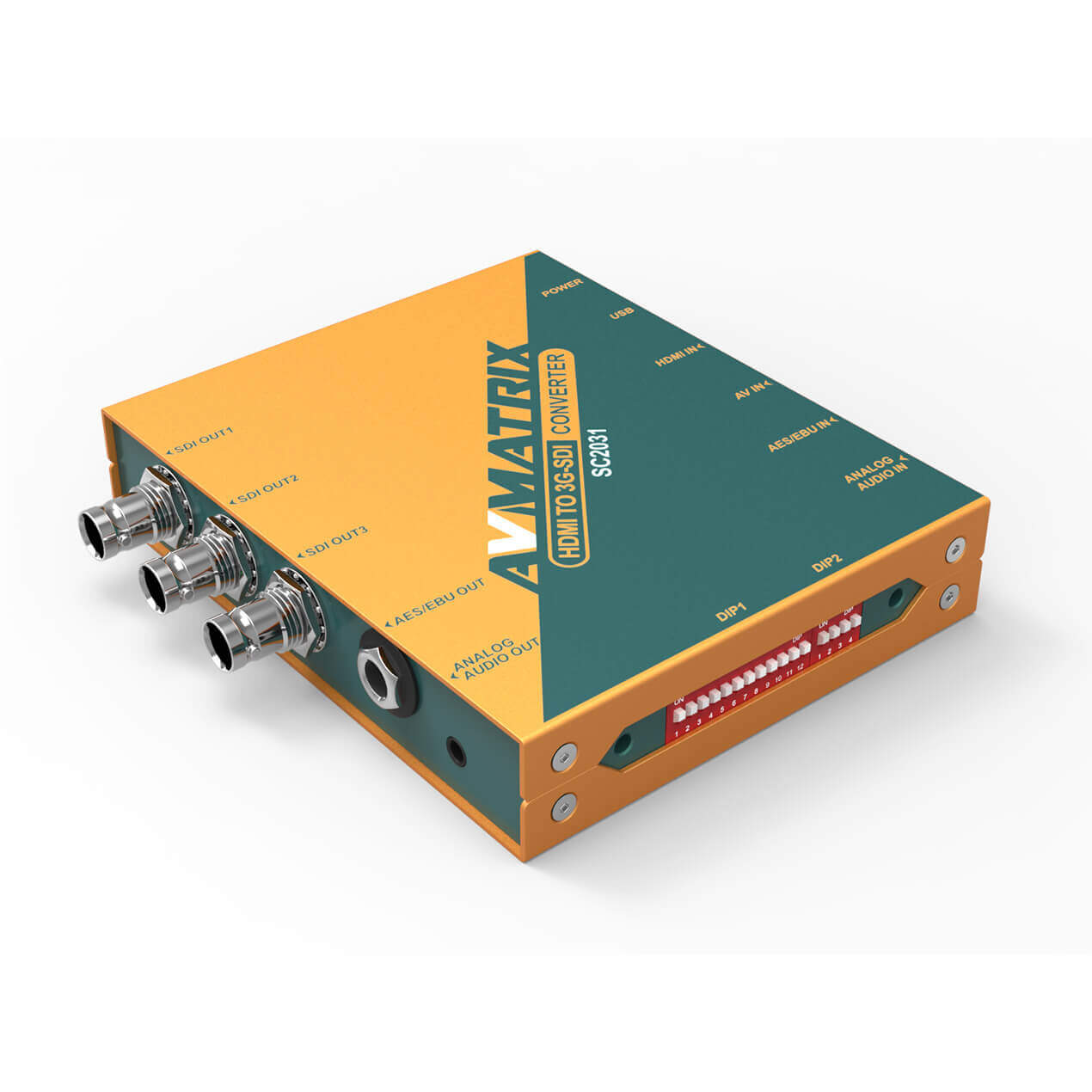

SC2031

HDMI/ビデオ to 3G-SDI
スケーリングコンバーター

  • 入力:HDMI x 1、 ビデオ x 1、 AES/EBU x 1、 アナログ音声 x 1
  • 出力:3G-SDI x 3、 AES/EBU x 1、 アナログ音声 x 1
  • アップ/ダウンスケーリングとフレームレート変換
  • ドライバチップ搭載SDI出力3系統の同時出力
  • AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット
  • イメージフリップ機能搭載(映像の上下左右反転機能)
  • DIPスイッチによる設定変更
  • 最大2つまでのカスタム設定をメモリー
  • USB経由でのPCコントロール
  • 広範囲の電圧入力に対応(DC6~24V)
  • ネジロック式DCコネクタ採用
  • 強固なメタル筐体で専用マウントブラケット付属

製品型番:SC2031

JANコード:4582169235333

希望小売価格:28,000円(税抜)


  • 入力:HDMI x 1、 ビデオ x 1、 AES/EBU x 1、 アナログ音声 x 1
  • 出力:3G-SDI x 3、 AES/EBU x 1、 アナログ音声 x 1
  • アップ/ダウンスケーリングとフレームレート変換
  • ドライバチップ搭載SDI出力3系統の同時出力
  • AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット
  • イメージフリップ機能搭載(映像の上下左右反転機能)
  • DIPスイッチによる設定変更
  • 最大2つまでのカスタム設定をメモリー
  • USB経由でのPCコントロール
  • 広範囲の電圧入力に対応(DC6~24V)
  • ネジロック式DCコネクタ採用
  • 強固なメタル筐体で専用マウントブラケット付属

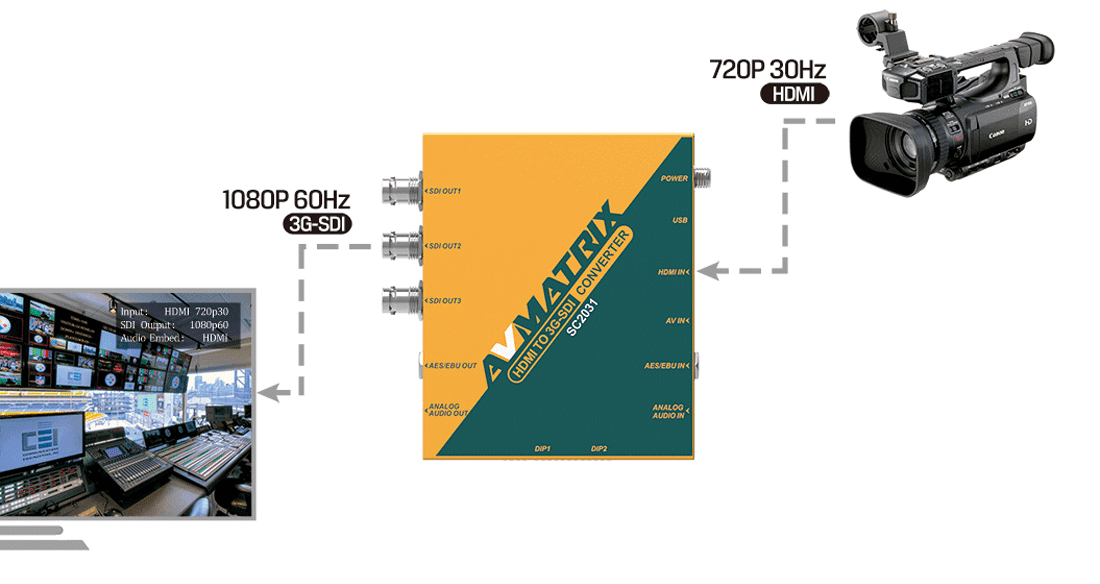

アップ/ダウンスケーリング&フレームレート変換

入力されたHDMI、ビデオ信号を任意フォーマット、フレームレートへ変換して出力することができます。HDMI信号ははYUV 4:2:2、YUV 4:4:4:、RGB 4:4:4のカラースペースに対応。民生用から業務用まであらゆるHDMI接続機器へ接続することができます。 SDI信号はSMPTE規格 292M / 259M / 424M /352M / 296Mに準拠した最大1080p 60までのあらゆるフォーマットの映像信号を出力が可能です。

scaling_and_frame_rate_conversion
audio_embedding_and_de-embedding

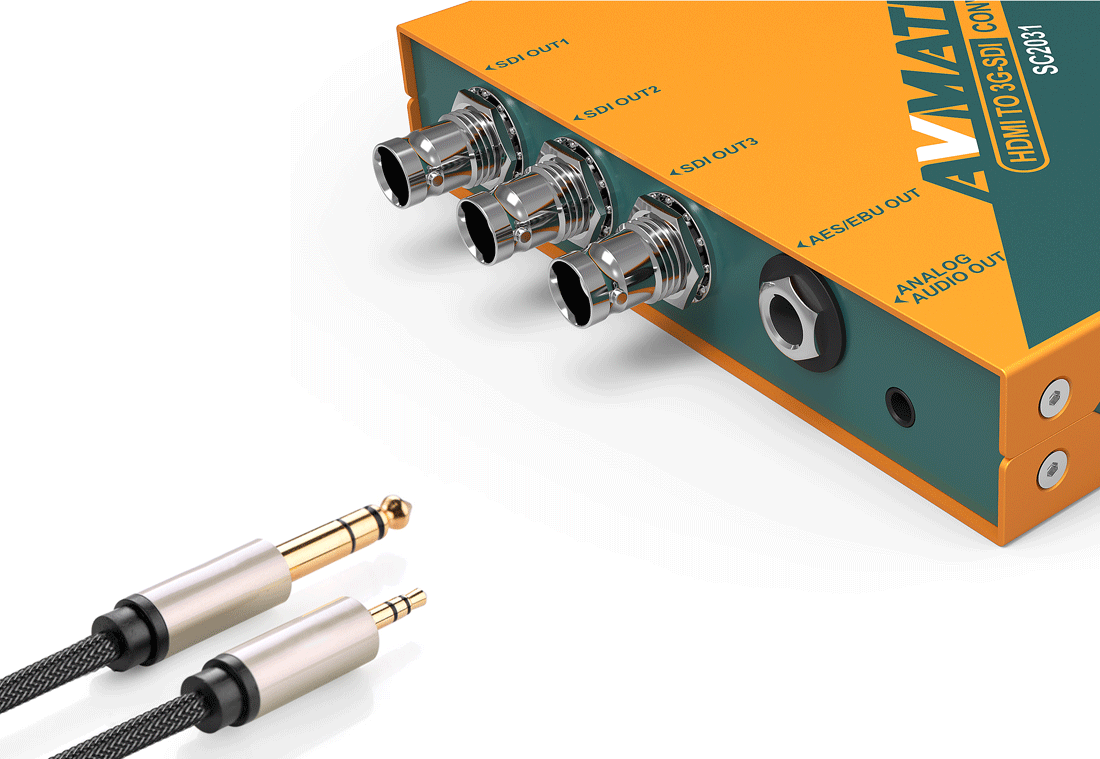

AES/EBUまたは、アナログ音声のエンベデット&ディエンベデット

アナログ及びデジタル(AES/EBU)の音声を出力信号に重畳するエンベデッドオーディオ機能と、入力信号の音声をアナログ及びデジタル(AES/EBU)で分離出力するディエンベデッド機能を搭載します。エンベデッド及びディエンベデッド機能は最大2CHに対応します。

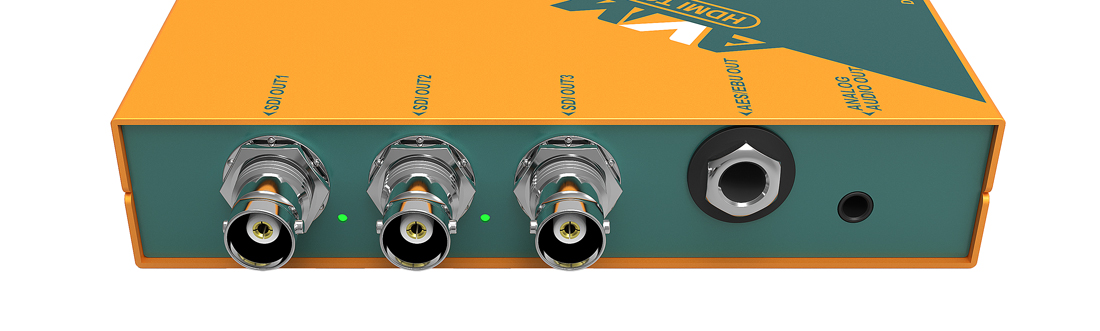

triple_parallel_sdi_outputs

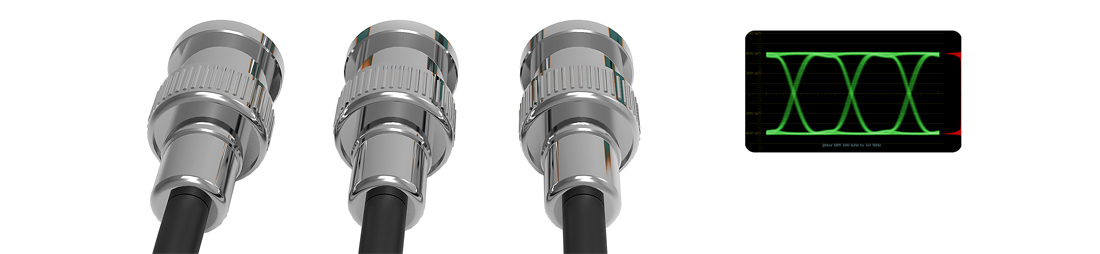

ドライバチップ搭載で安定したSDI信号伝送

SDI出力端子側にはドライバチップを搭載。信号変換により内部生成したSDI信号は、ドライバチップによりクロック補正とリタイミングされてから出力されるので、安定した品質で信号を伝送できます。

triple_parallel_sdi_outputs

イメージフリップ機能搭載

映像画面を上下、左右に反転するイメージフリップ機能を搭載。カメラの映像を反転し鏡映しでモデルへ見せるディスプレイに映すなどの応用が本機1台で可能です。

easy_control_over_dip_switches

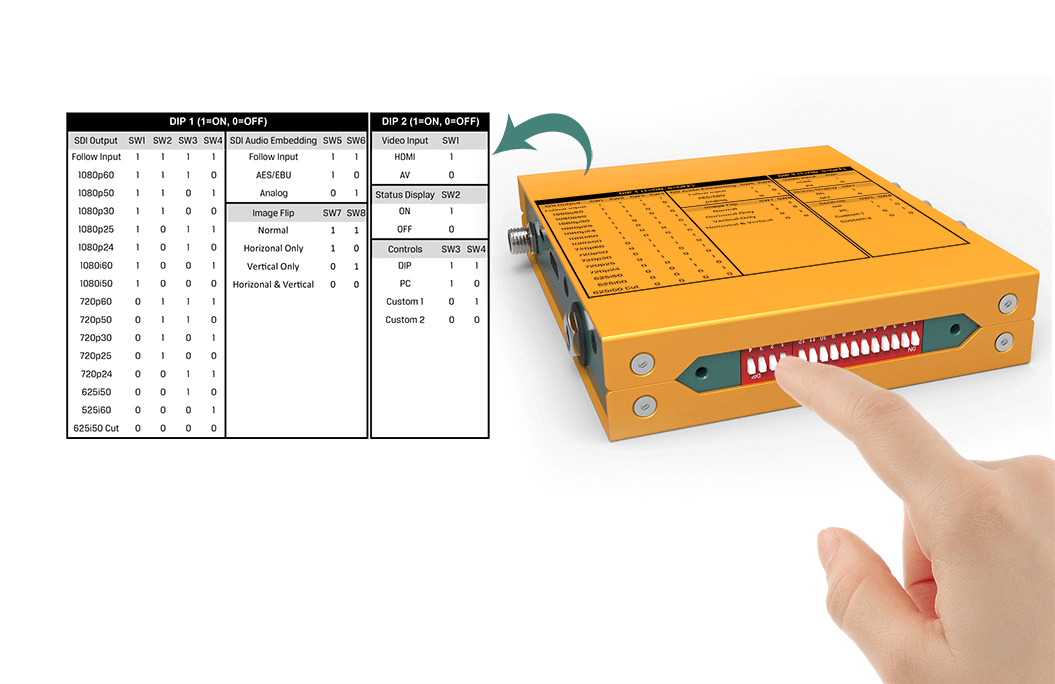

DIPスイッチ設定変更とPCコントロール

設定は本体のDIPスイッチから即座に切替え・変更することができます。また、専用ソフトウェアによるPCから入力端子の切替えや出力信号のフォーマット、フレームレートなどを設定することが可能です。また、よく使用する設定をカスタム設定として本体に最大2パターンまでメモリーすることができ、メモリーした設定はDIPスイッチからも即座に呼び出すことができます。カスタム設定を事前にセッティングしておくことでPCの持ち込めない現場でも重宝します。

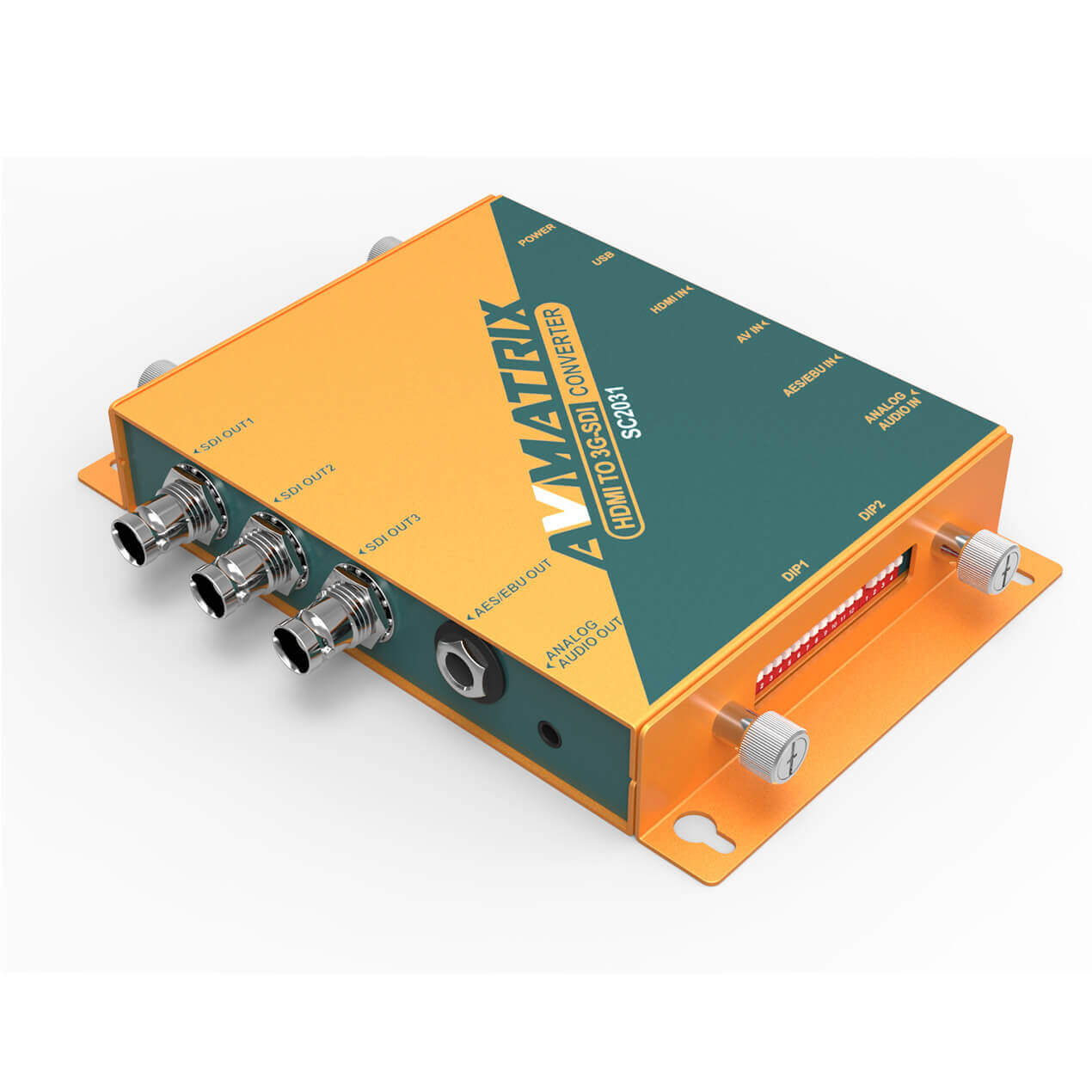

強固なメタル筐体で専用マウントブラケット付属

筐体にぴったりフィットする専用マウントブラケットが標準で付属。マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。

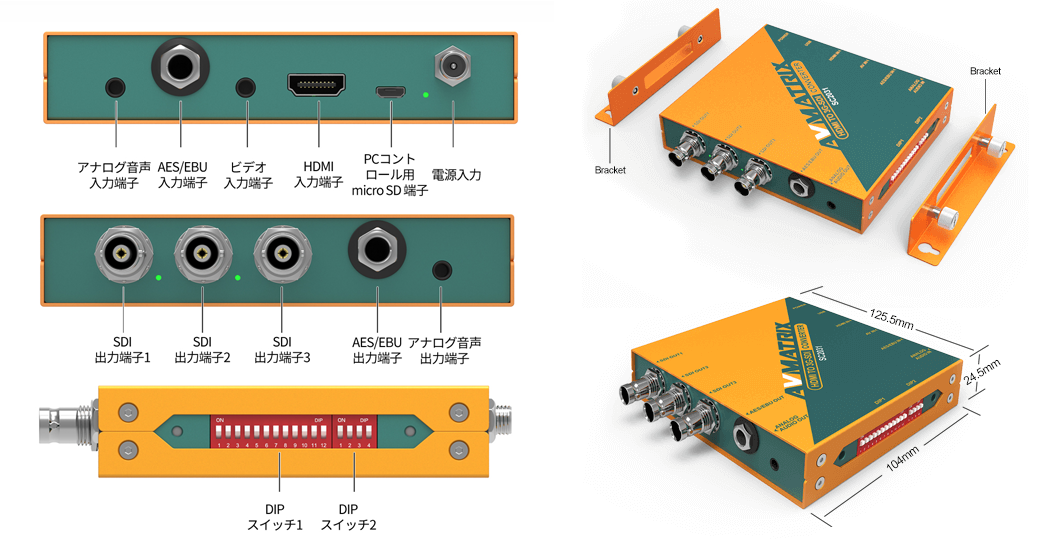

入力 HDMI HDMIタイプA x 1*1
ビデオ 専用3.5mmジャック(映像/音声) x 1
音声 AES/EBU:ステレオTRSフォンプラグ x 1
アナログ:ステレオミニジャック x 1
出力 SDI 3G/HD/SD-SDI x 3
音声 AES/EBU:ステレオTRSフォンプラグ x 1
アナログ:ステレオミニジャック x 1
HDMI対応 入力フォーマット 1080p 60/59.94/50
1080p 30/29.97/25/24/23.98/23.976
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24/23.98
576p 50
576i 50
480p 60/59.94
480i 60/59.94
カラースペース YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4
SDI対応 出力フォーマット 1080p 60/50
1080p 30/25/24/23.98
1080i 60/50
720p 60/50/30/25/24/23.98
625i 50
525i 60
出力対応マッピング Level A
カラースペース YUV 4:2:2
SDI準拠規格 SMPTE 292M / 259M / 424M / 352M / 296M
ビデオ対応 フォーマット NTSC / PAL
対応OS Windows 10
本体サイズ 寸法 125.5 x 104 x 25.5mm*突起物含まず
重量 約530g
動作温度 -20~60℃
保存温度 -30~70℃
動作/保存湿度 0~90%*結露なきこと
電源 入力電圧 DC 6~24V
消費電力 最大6W
付属品 ACアダプター x 1 / 専用ビデオ・オーディオケーブル(3.5mm-RCA) x 1 / PC接続用USBケーブル(A-micro) x 1 / 専用マウントブラケットx 2 / 保証書
認証 FCC / CE / RoHS / PSE(ACアダプターのみ)
保証期間 ご購入から3年間

※1 HDCP は非対応です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。

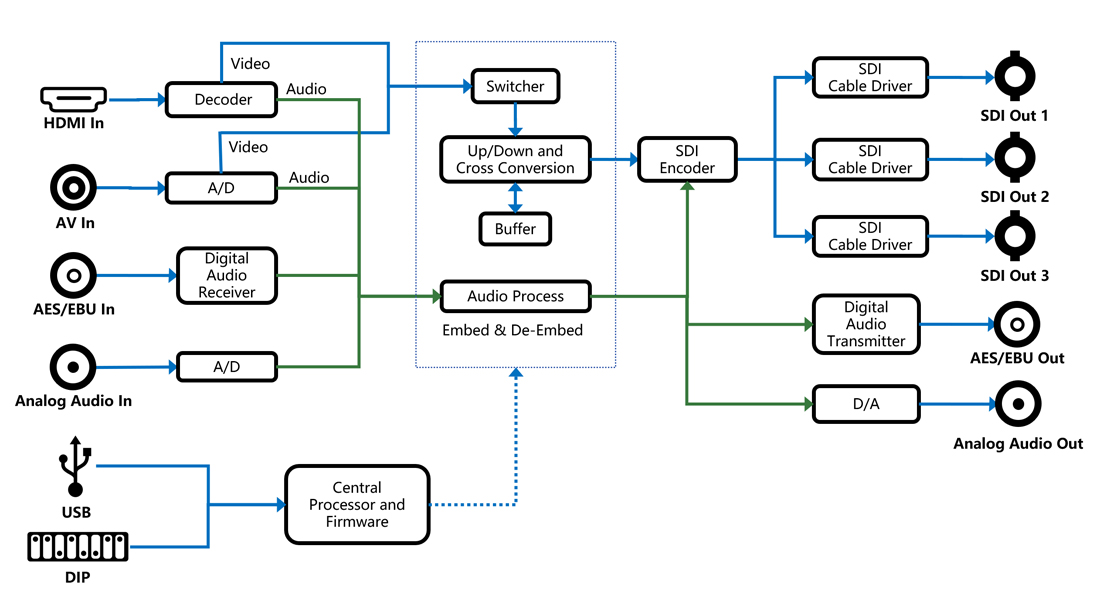

block_diagram
