PVS0613
PVS0613

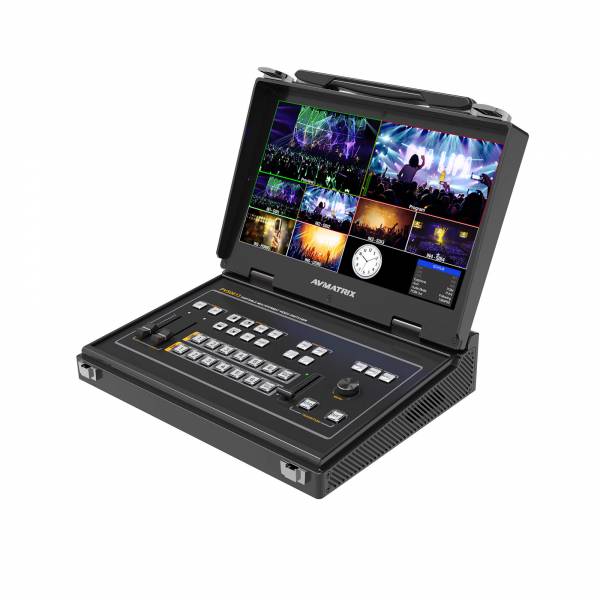

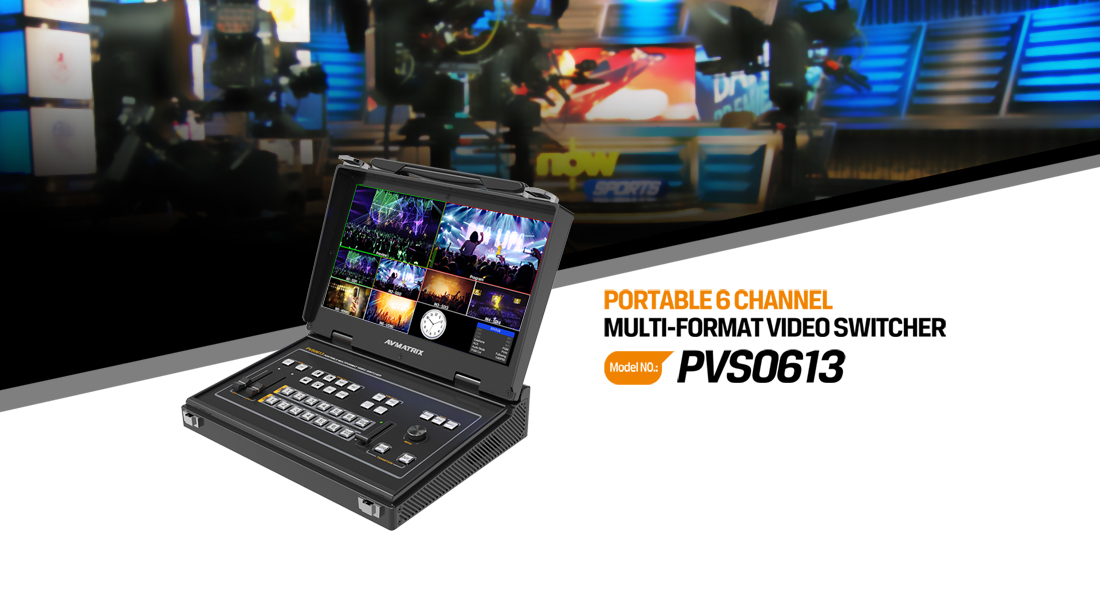

13.3インチディスプレイ一体型スケーラー搭載6入力ポータブルマルチスイッチャー
- 6系統入力（SDIx4系統 / HDMIx2系統）
- 3系統プログラム出力（SDIx2系統/HDMIx1系統）とプレビュー出力端子（SDIx2系統/HDMIx1系統）
- 13.3型マルチビューディスプレイ搭載
- マルチ入力対応スケーラー搭載
- 多彩なエフェクト（ワイプ/フェード/ミックス）とトラシジョン（オート/カット/Tバー）
- PiP（ピクチャーインピクチャー）機能搭載
- 2系統オーディオ入力端子とミキサー機能搭載（RCAx1系統/3.5mmステレオx1系統）
- タリー機能対応
製品型番：PVS0613
JANコード：4582169235180
希望小売価格：264,220円（税込）
販売終了
- 6系統入力（SDIx4系統 / HDMIx2系統）
- 3系統プログラム出力（SDIx2系統/HDMIx1系統）とプレビュー出力端子（SDIx2系統/HDMIx1系統）
- 13.3型マルチビューディスプレイ搭載
- マルチ入力対応スケーラー搭載
- 多彩なエフェクト（ワイプ/フェード/ミックス）とトラシジョン（オート/カット/Tバー）
- PiP（ピクチャーインピクチャー）機能搭載
- 2系統オーディオ入力端子とミキサー機能搭載（RCAx1系統/3.5mmステレオx1系統）
- タリー機能対応

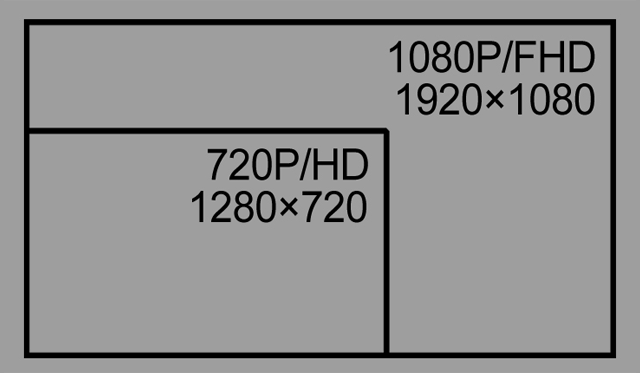

マルチ入力対応スケーラー搭載
内蔵するスケーラー機能によって、6系統の入力信号がそれぞれ異なるフォーマットやフレームレートであっても1080iまたは1080pへシームレスにアップ/ダウンスケーリング処理を行います。カメラやプレイヤー、PCなど異なるフォーマットで入力することが多い場合でも出力フォーマットを統一することが可能になります。

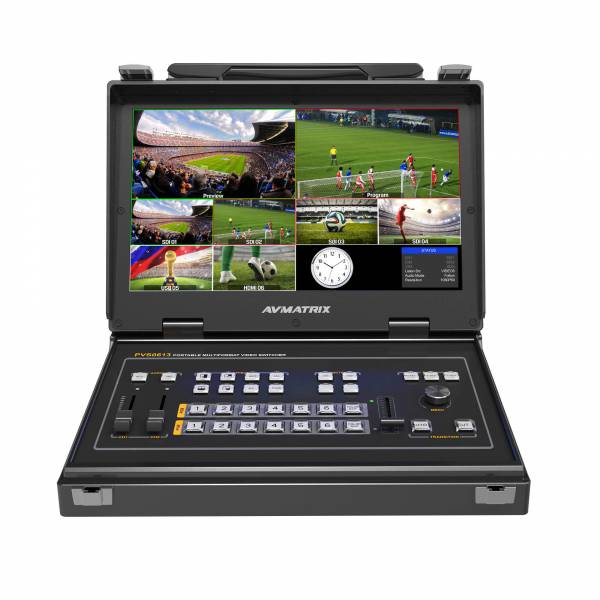

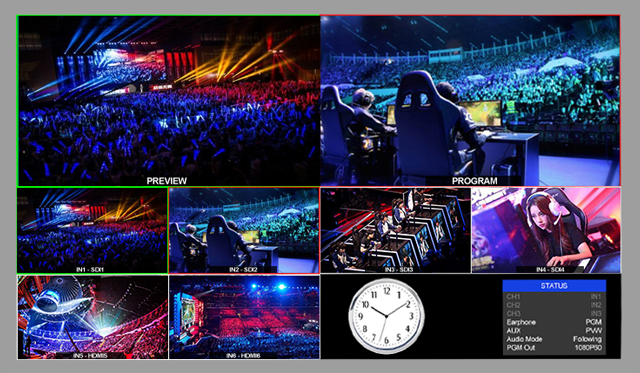

マルチモニタリング
4系統SDI入力と2系統HDMI入力を搭載。プログラム出力端子として2系統のSDIと1系統のHDMIを搭載しております。また、マルチビュー出力端子はSDIとHDMIで各1系統あるので、PC用HDMIディプレイからプロ向けSDIディスプレイまで、あらゆる市販ディスプレイをスイッチャーのマルチビュー用ディスプレイとして使用できます。
PiP
ピクチャーインピクチャー機能を搭載し、位置・サイズが調節できます。

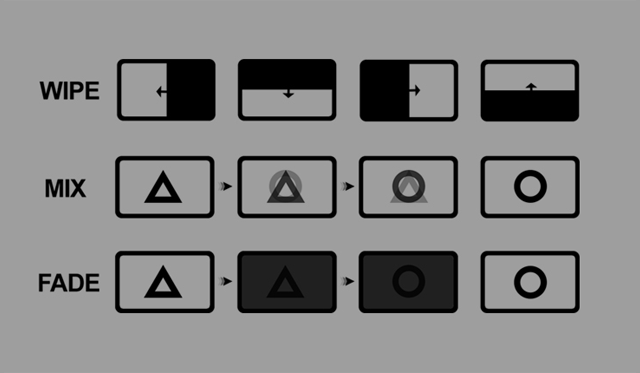

多彩なエフェクトとトランジション
プレビューとプログラム間のエフェクトはワイプ、ミックス、フェードの3種類を搭載。トランジションにはTバーによる手動かオート、カットボタンによる即時切替えができるので、演出に合わせてエフェクトや切替速度を調整するなどの操作が可能です。

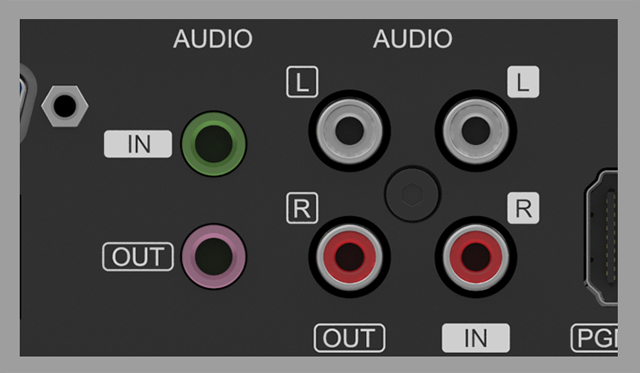

オーディオミキサー
オーディオエンベデッド機能を搭載し、SDIx4系統及びHDMIx2系統以外にRCA・3.5mmステレオオーディオ入力から任意の2チャンネルオーディオをミックスする事が可能です。

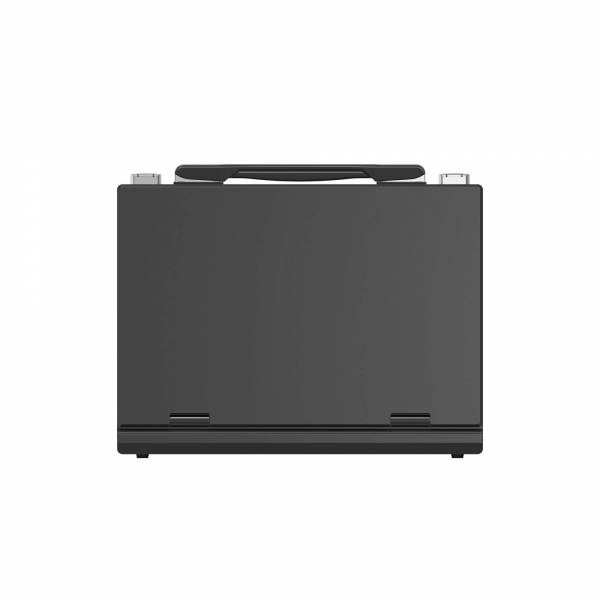

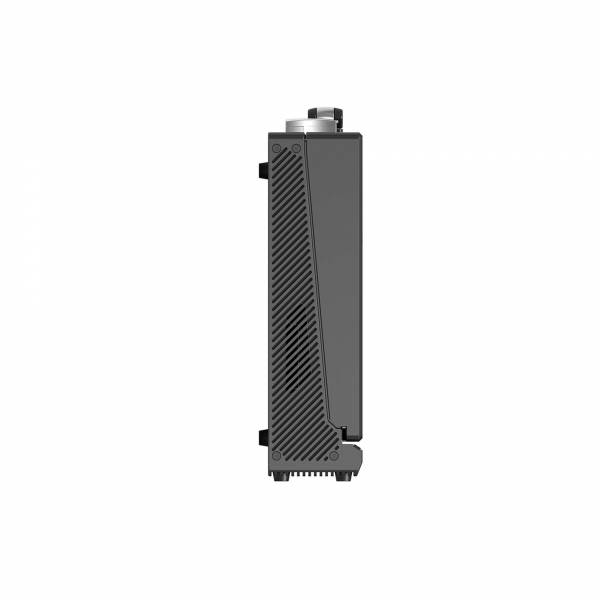

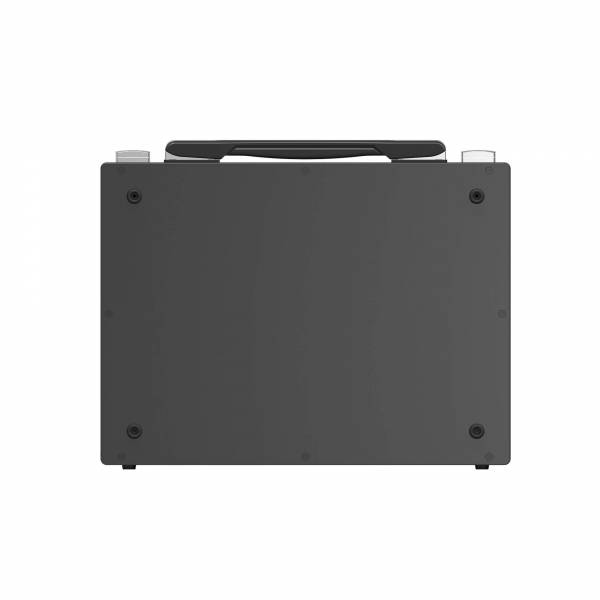

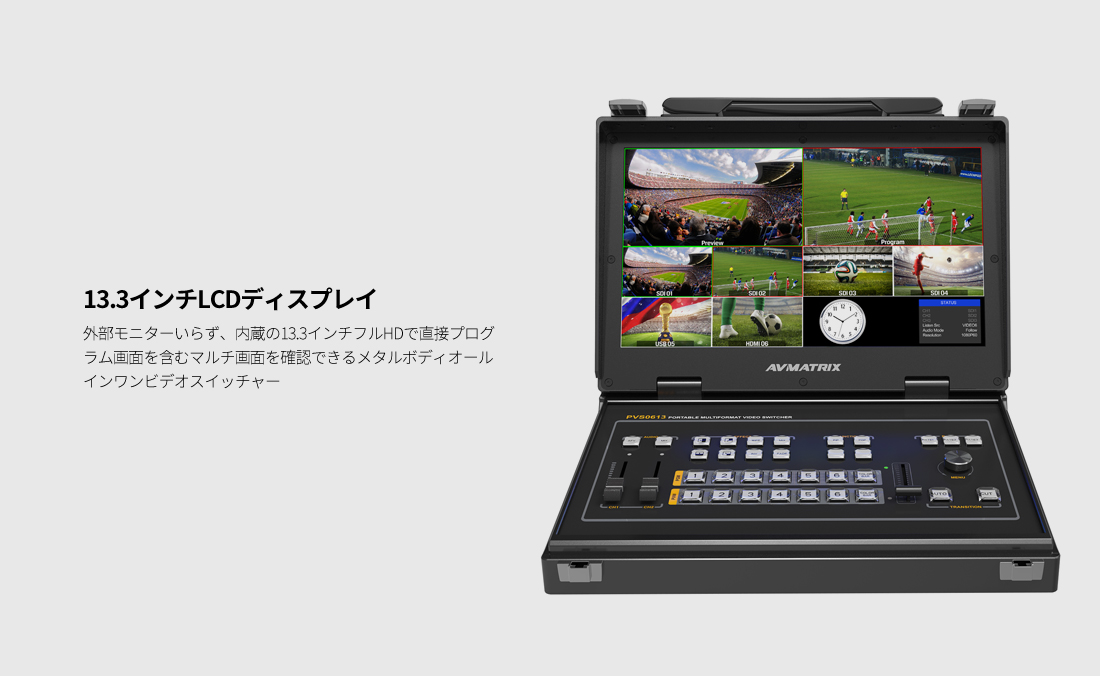

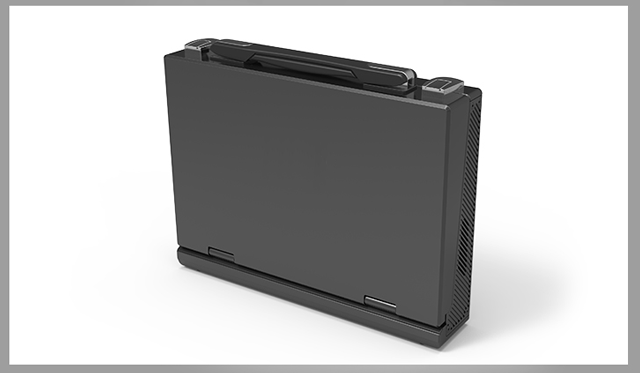

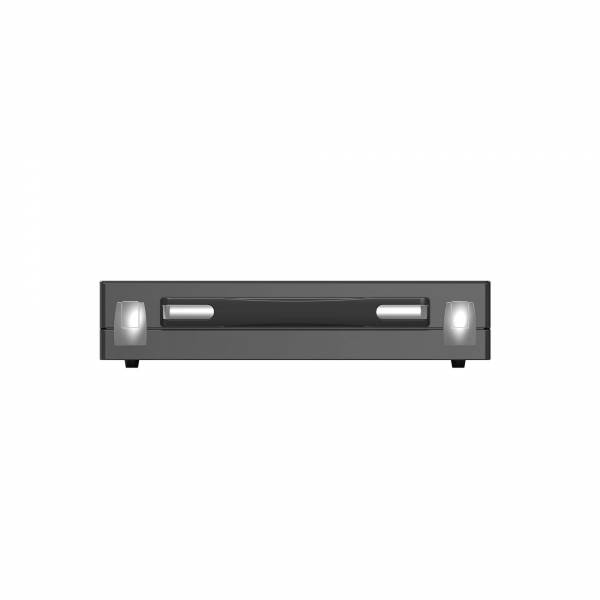

ポータブルメタルボディ
ノートPCのような開閉設計で13.3型ディスプレイが標準搭載されております。マルチビュー用のディスプレイを別途用意する必要がない為、小規模イベントやテーブルが狭く省スペースな現場で重宝します。本体は丈夫なメタル素材でキャリーハンドルも搭載されており本体を畳んだ状態で持ち運びが可能です。

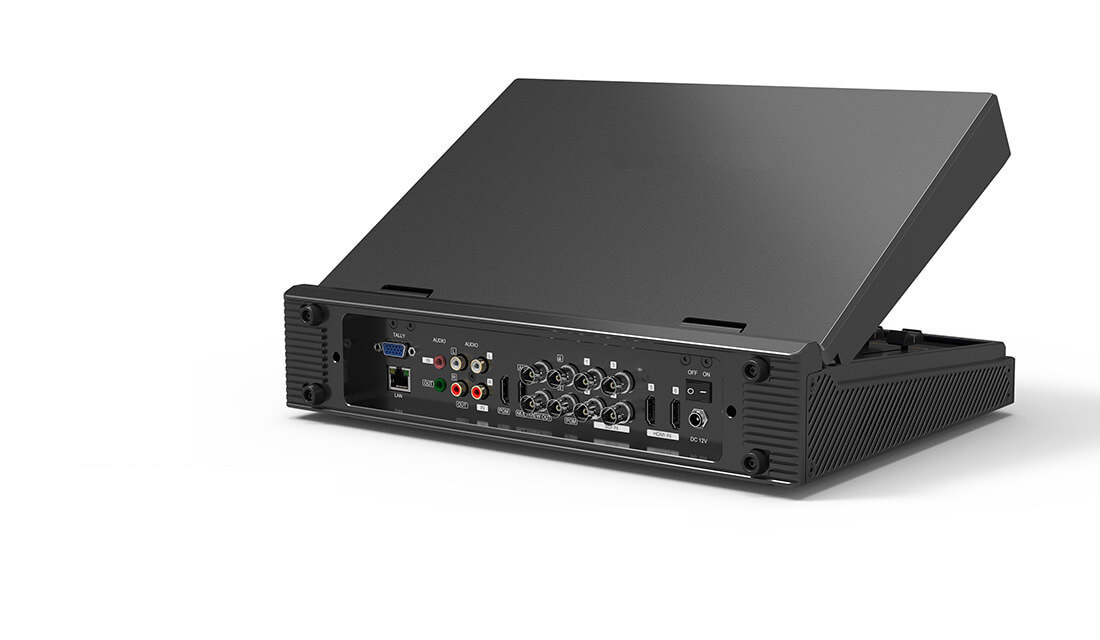

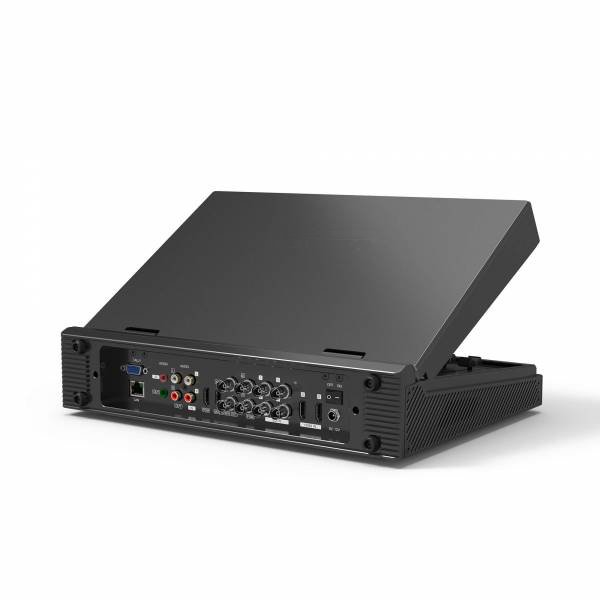

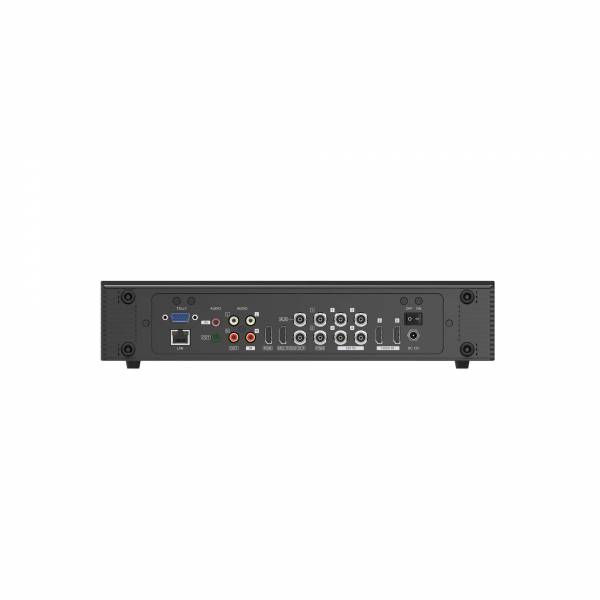

多様なインタフェース
映像入力：SDI×4系統 ＋ HDMI×2系統映像入力
プログラム映像出力：SDI×2系統 ＋ HDMI×1系統
マルチビュー映像出力：SDI×1系統 ＋ HDMI×1系統
付属のインタフェースカバーを取り付けることによって、インタフェースを有効に保護できます。
| ファンクション | トランジション | Tバー/ オート/ カット |
|---|---|---|
| エフェクト | ワイプ/ ミックス/ フェード | |
| キー＆レイアウト | PiP/ マルチビュー | |
| オーディオミキサー | オーディオ・フォロー/ オーディオ・ミックス | |
| レコード | - | |
| 入力端子 | ビデオ | 3G-SDI x 4/ HDMI x 2 *1) |
| オーディオ | RCA(L/R) x 1/ ステレオミニジャック（3.5mmφステレオミニピン）x 1 | |
| 出力端子 | プログラム | 3G-SDI x 2/ HDMI x 1 *1) |
| AUX | 3G-SDI x 1（プログラム/プレビュー） | |
| マルチビュー | 3G-SDI x 1/ HDMI x 1 *1) | |
| オーディオ | RCA(L/R) x 1/ ステレオミニジャック（3.5mmφステレオミニピン）x 1 | |
| その他I/O | Tally | D-sub-15ピン x 1 |
| LAN | RJ-45（ローカル時間取得用） | |
| 対応信号 | SDI入力 | 1080p 60/59.94/50/30/29.97/25/24/23.98 |
| 1080psF 30/29.97/25/24/23.98 | ||
| 1080i 60/59.94/50 | ||
| 720p 60/59.94/50/30/29.97/25/24123.98 | ||
| 480i59.94 | ||
| HDMI入力 | 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976 | |
| 1080i 50/59.94/60 | ||
| 720p 60/59.94/50/30/29.97/25/24/23.98 | ||
| 480i59.94 | ||
| プログラム出力 | 1080p 60/50/30/25/24 1080i 60/50 |
|
| プレビュー出力 *2) | 1080p 60/50/30/25/24 1080i 60/50 |
|
| マルチビュー出力 | 1080p 60 | |
| SDI対応規格 | SMPTE 292M/ SMPTE 259M/ SMPTE 424M | |
| 画面サイズ | 13.3型 | |

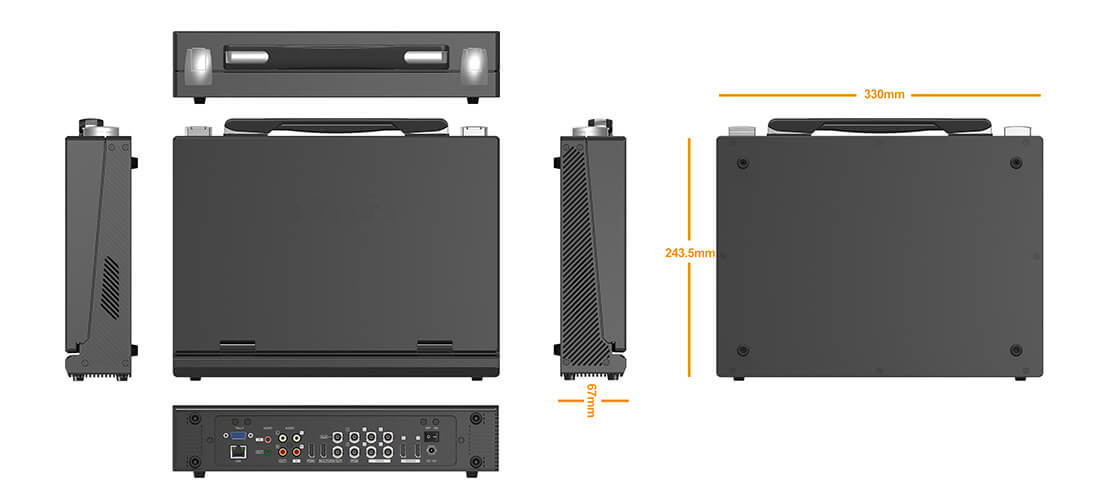

| 本体サイズ | 330x243.5x67mm | |
| 重量 | 約4.5 kg | |
| 動作温度 | -20～60℃ | |
| 保存温度 | -30～70℃ | |
| 電源 | ACアダプター | |
| 対応入力電圧 | DC 6～17V | |
| 消費電力 | 最大24W | |
| 付属品 | ACアダプター/ TALLYコネクタ | |
| 認証 | FCC/ CE/ PSE（ACアダプターのみ） | |
| 保証期間 | ご購入から2年間 |
*1) HDCP は非対応です。
*2) AUX端子にてプレビューを選択した場合のみ有効です。
※ボリューム調整フェーダーの操作中や操作直後に、T-BARや他のボタンが効かない・動作が遅くなる場合があります。これは本体のハードウェア処理能力が一時的に限界を超えたことで発生しており、故障ではございません。ボリューム調整フェーダー操作後、数秒で復旧いたします。
※カメラなどの映像出力の周波数(フレームレート)と本体のプログラム映像出力フォーマットの周波数(フレームレート)が異なった状態で、本体のPGMボタンを押して入力映像を直接切り替えてご使用される場合、切り替え前の画像が数フレーム残ることがございます。
本体のメモリ容量とビデオ処理チャンネル数に限りがあるために発生しており、故障ではございません。カメラなどの映像出力の周波数(フレームレート)と本体のプログラム映像出力フォーマットの周波数(フレームレート)を合わせてご利用ください。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※iPhoneはApple Inc.の登録商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。
APPLICATION
スケーラー搭載6入力ポータブルマルチスイッチャーシリーズ［型番：VS0601］/［型番：PVS0613］は、撮影、展示会、各種イベント、ストリーミング配信のほか、常設の教育施設、ショールーム、セキュリティでの監視用等、さまざまな利用用途でご利用いただけるポータブルマルチスイッチャーです。
スポーツ中継
セミナー
教育施設
ライブ会場
コンサート
Eスポーツ中継
結婚式場
ライブ配信 ※
※別途ビデオエンコーダーまたはPCに出力する事が必要です。
