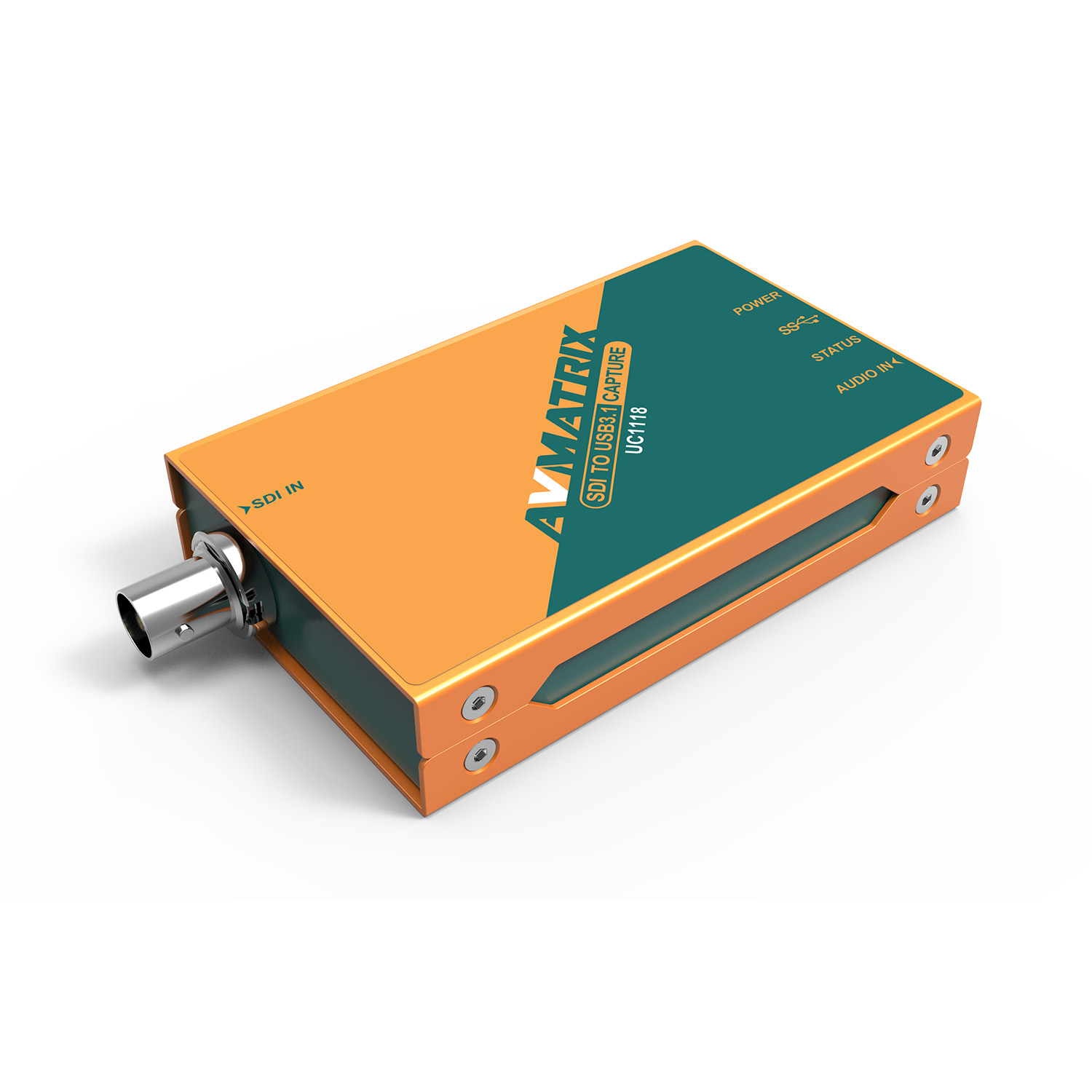

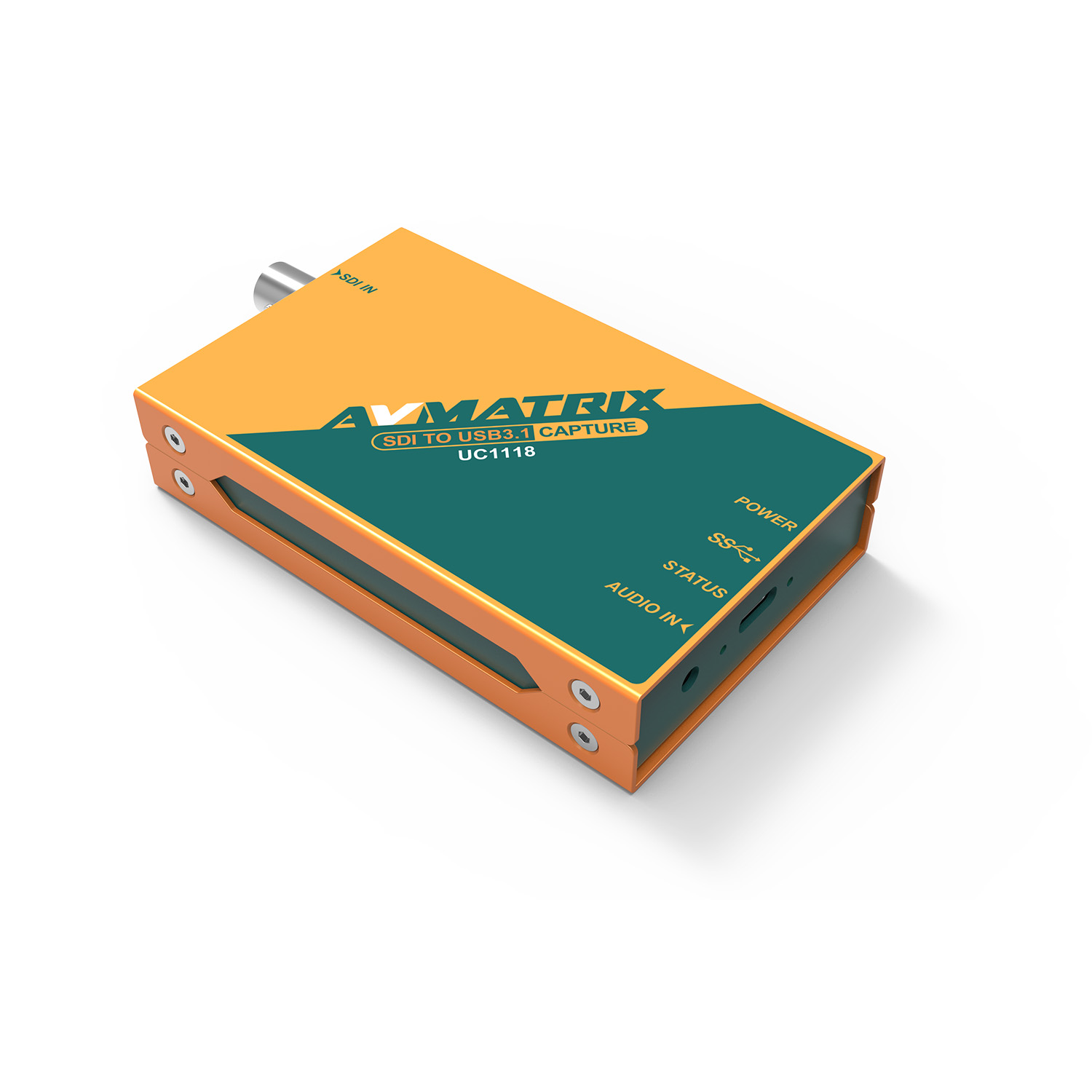

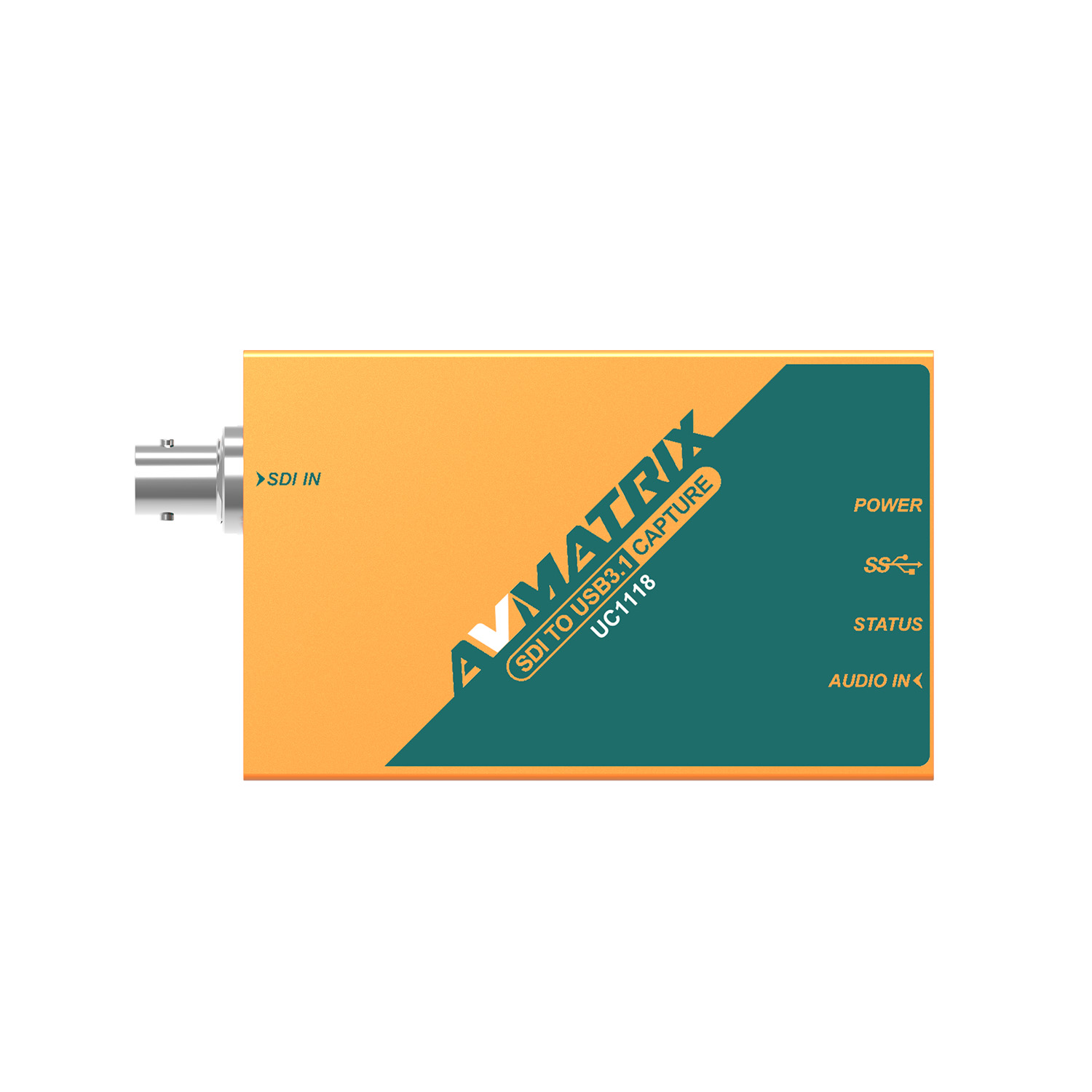

UC1118

SDI to USBビデオキャプチャー

  • 映像信号を非圧縮・低遅延でPC転送
  • 最大1080p60対応
  • UVC(USB Video Class)対応
  • Windows・Mac OSへプラグ&プレイ接続
  • USBバスパワー駆動で外部電源不要*1
  • オーディオエンベデッド機能搭載(ステレオミニジャック)*2
  • イコライザ機能搭載SDI入力端子*3
  • コンパクトサイズで持ち運びに便利

製品型番:UC1118

JANコード:4582169235463

希望小売価格:42,130円(税込)


SDI to USBビデオキャプチャー UC1118

  • 映像信号を非圧縮・低遅延でPC転送
  • 最大1080p60対応
  • UVC(USB Video Class)対応
  • Windows・Mac OSへプラグ&プレイ接続
  • USBバスパワー駆動で外部電源不要*1
  • オーディオエンベデッド機能搭載(ステレオミニジャック)*2
  • イコライザ機能搭載SDI入力端子*3
  • コンパクトサイズで持ち運びに便利

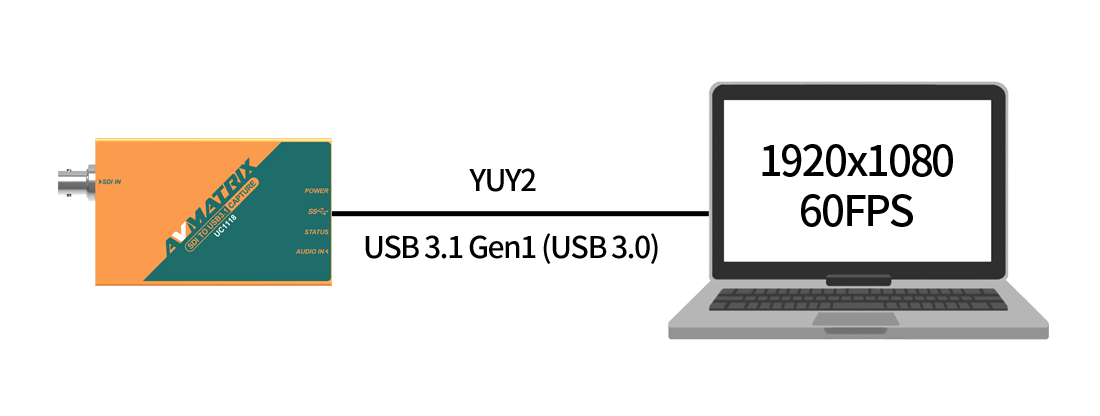

最大1080p60までの映像信号を非圧縮・低遅延でPC転送

SDI端子から最大1080p60の映像信号を圧縮せず、低遅延でPCに転送できます。

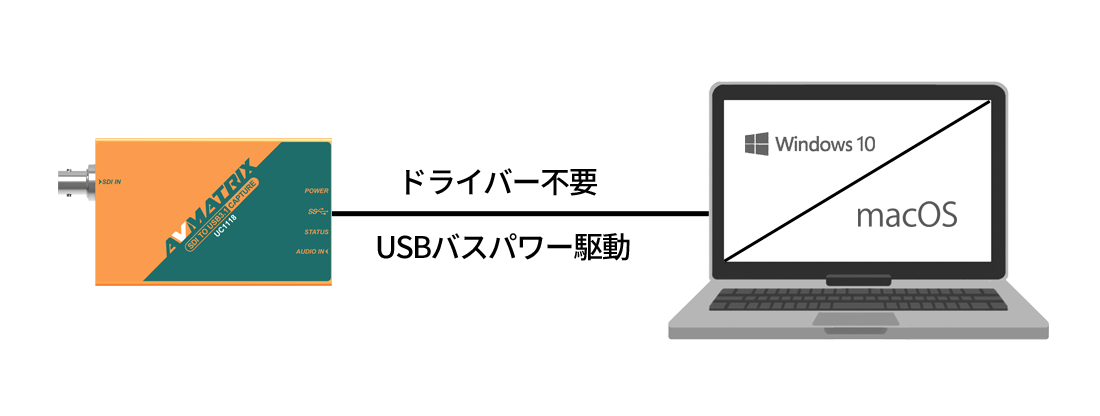

UVC(USB Video Class)対応 と Windows・Mac OSへのプラグ&プレイ接続

WindowsやMac OS搭載の標準ドライバーにて映像や音声入力ができるUVC(USB Video Class)規格に対応。プラグ&プレイでのシンプルな接続・操作を実現しました。また、USBバスパワー駆動に対応し、電源も不要です。*1

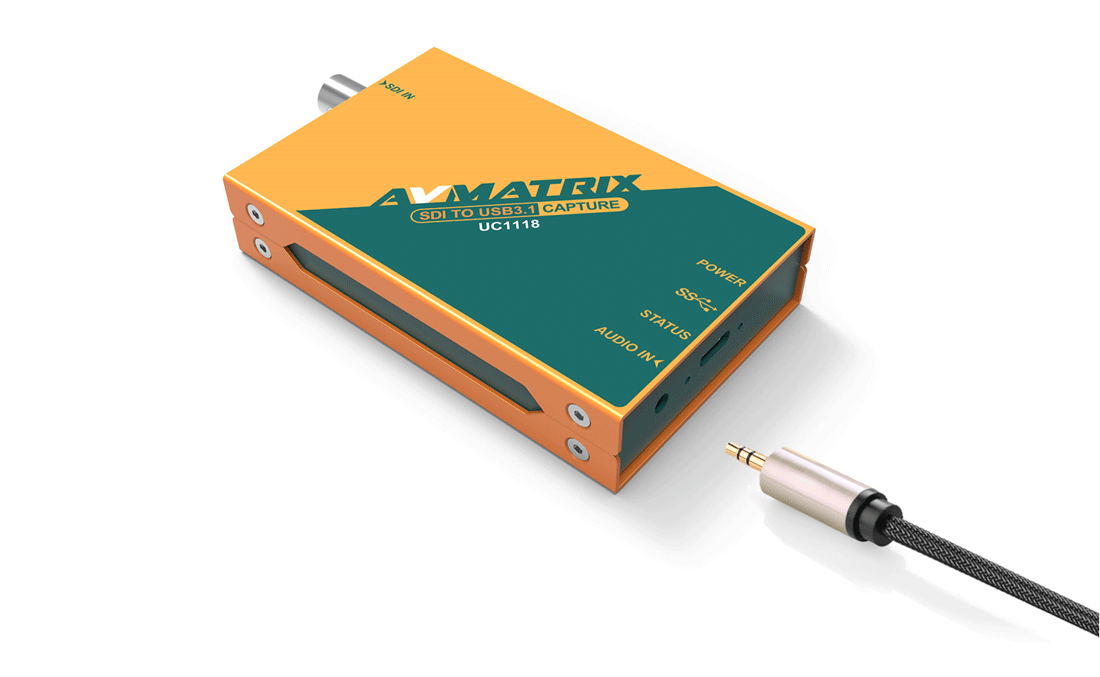

オーディオエンベデッド機能搭載
(ステレオミニジャック)

マイクや音楽などの音声を映像に重畳するオーディオエンベデッド機能を搭載。ステレオミニジャック端子(3.5mm)経由で、2ch 48kHz音声信号を映像にエンベデッドし、映像と一緒にPCへ取り込むことが可能です。*2

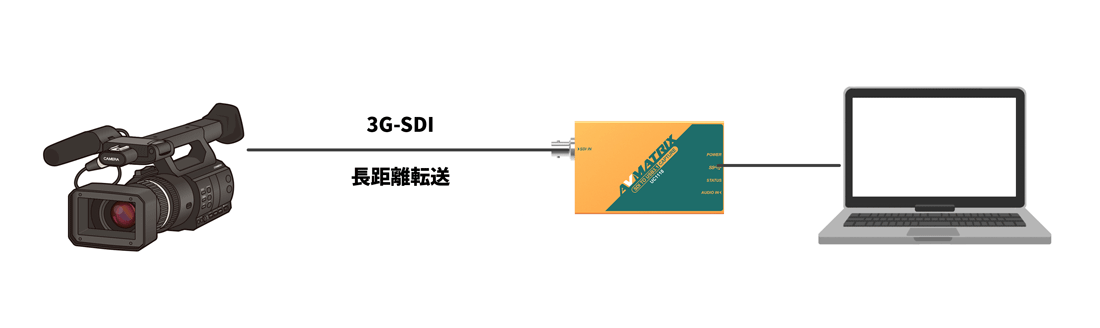

イコライザ機能搭載SDI入力端子

SDI入力端子にイコライザ機能を搭載。入力されるSDI信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を3G-SDIで最長100m (5C-FB相当ケーブル) まで自動補償するので、正常な状態で受信することが可能となります。*3

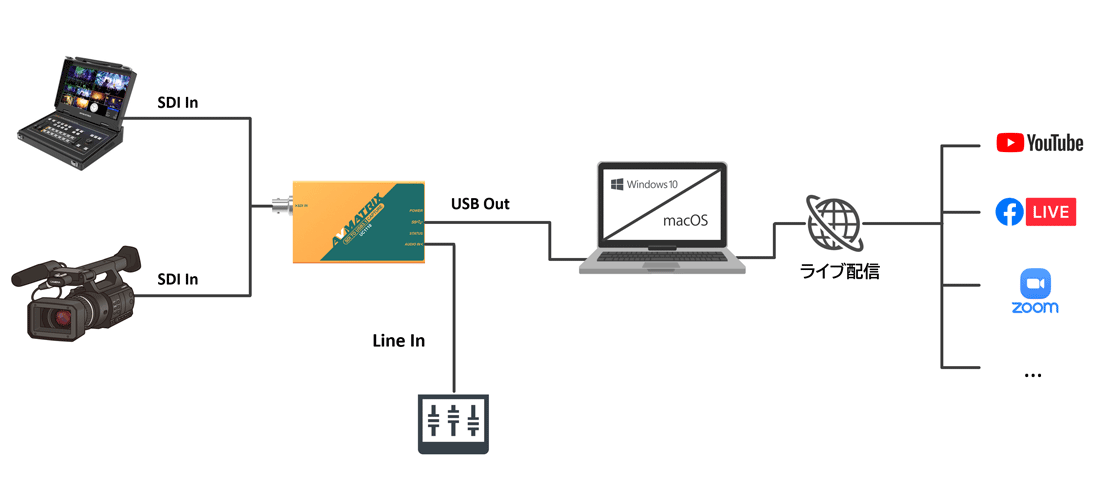

使用シーン・用途

SDI端子からPC(Windows/Mac OS)へ映像や音声を転送し、他社製ソフトウェア (「OBS Studio」など) にて録画・ライブ配信が簡単に行えます。

動作確認済みソフトウェア&サービス

ソフトウェア・サービス OS
Windows MacOS
OBS Studio
Skype ×
Zoom
Microsoft Teams
Wirecast
Google Meet (Chrome)
YouTube Live (Chrome)
Camtasia
vMix -
QuickTime Player -
FaceTime -

製品仕様

入力 SD/HD/3G-SDI×1系統
3.5ミニピン入力端子×1系統
出力 USB Type C 3.1 Gen1×1 (最大転送ビットレート200Mbps)
SDI入力映像フォーマット 1080p 60/59.94/50
1080p 30/29.97/25/24/23.98
1080PsF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24/23.98
625i 50
SDI準拠規格 SMPTE 292M / 259M / 296M / 352M / 424M / 425M (レベルA)
SDIカラースペース RGB 4:4:4 10bit/12bit
YCbCr 4:4:4 10bit/12bit
YCbCr 4:2:2 10bit
HDMIカラースペース YUV 4:2:2 10bit
USB通信規格 UVC 1.1(USB video class) & UAC 1.0 (USB audio class) 規格
出力映像フォーマット 1080p 60/50
1080p 30/25/24
1080i 60/50
720p 60/50
720p 30/25
出力映像カラースペース YUY2 4:2:0
オーディオデコード 2ch、16Bit PCM、48kHz、1536kbps
対応OS Windows10、macOS(10.15~)
寸法 92.5 x 58.5 x20 mm*突起物含まず
重量 約220g
動作温度 -20~60℃
保存温度 -30~70℃
動作/保存湿度 0~90%*結露なきこと
消費電力 最大3.5W
付属品 USB3.0ケーブル(Type C to A)×1*4 / 保証書
認証 FCC / CE / RoHS
保証期間 ご購入から3年間

※1 5V 0.8A以上USBバスパワーが供給できるPCを使用してください。
※2 ステレオミニジャックのみでの音声転送には対応していません。
※3 BELDEN社製5C-FB同軸ケーブル使用時の参考値です。数値は特性を示すもので、実際の運用環境ではケーブルの種類や温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
※4 付属のUSB3.0ケーブルを使用し、USB3.0ポートまたはThunderbolt3を搭載するPCでご利用いただけます。
※USB3.0ポートのデータ転送速度が200Mbps以上でない場合、1080p60fpsの映像が正常に表示されない場合があります。
※3G-SDIはレベルAのみ対応しています。
※HDCP は非対応です。
※インターレース解除機能はありません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Microsoft、Windows、 Windows ロゴ、Office ロゴは、米国 Microsoft Corporation およびその他の国における登録商標または商標です。
※Apple、App Store、Finder、iPad、iPad Air、iPad mini、iPhone、iPod、iPod touch、Lightning、Mac、macOS、Made for iPhone and iPadロゴ、OS X、SafariおよびTime Machineは、Apple Inc.の商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※仕様および外観は製品改良のため、予告なく変更されることがあります。
※画像は全てイメージです。

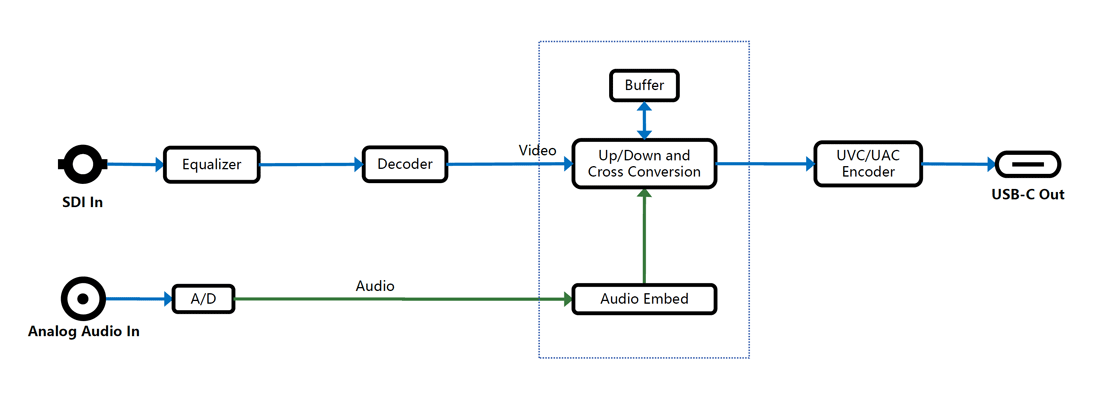

block_diagram
