UC2018
SDI/HDMI to USBビデオキャプチャー UC2018
- 映像信号を非圧縮・低遅延でPC転送
- 最大1080p60対応
- UVC（USB Video Class）対応
- Windows・Mac OSへプラグ&プレイ接続
- USBバスパワー駆動で外部電源不要*1
- オーディオエンベデッド機能搭載（ステレオミニジャック）*2
- イコライザ機能搭載SDI入力端子*3
- コンパクトサイズで持ち運びに便利
最大1080p60までの映像信号を非圧縮・低遅延でPC転送
SDIまたはHDM端子から最大1080p60の映像信号を圧縮せず、低遅延でPCに転送できます。

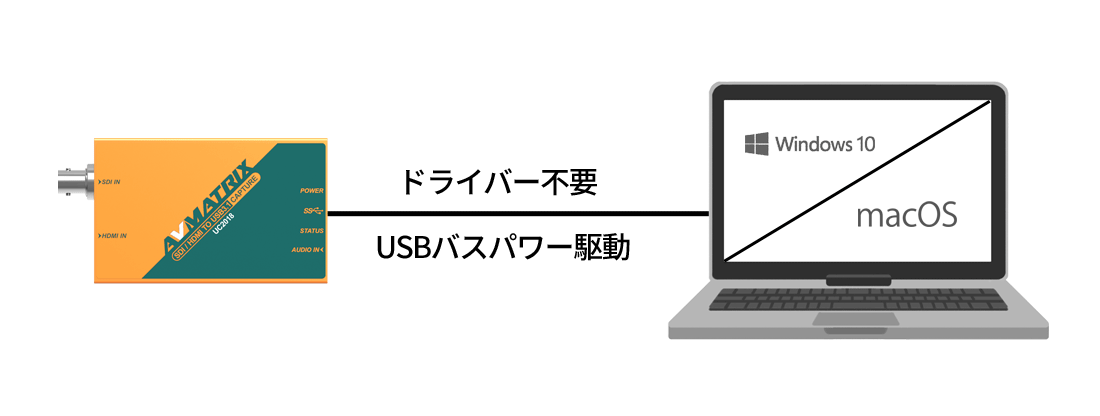

UVC（USB Video Class）対応 と Windows・Mac OSへのプラグ&プレイ接続
WindowsやMac OS搭載の標準ドライバーにて映像や音声入力ができるUVC（USB Video Class）規格に対応。プラグ＆プレイでのシンプルな接続・操作を実現しました。また、USBバスパワー駆動に対応し、電源も不要です。*1

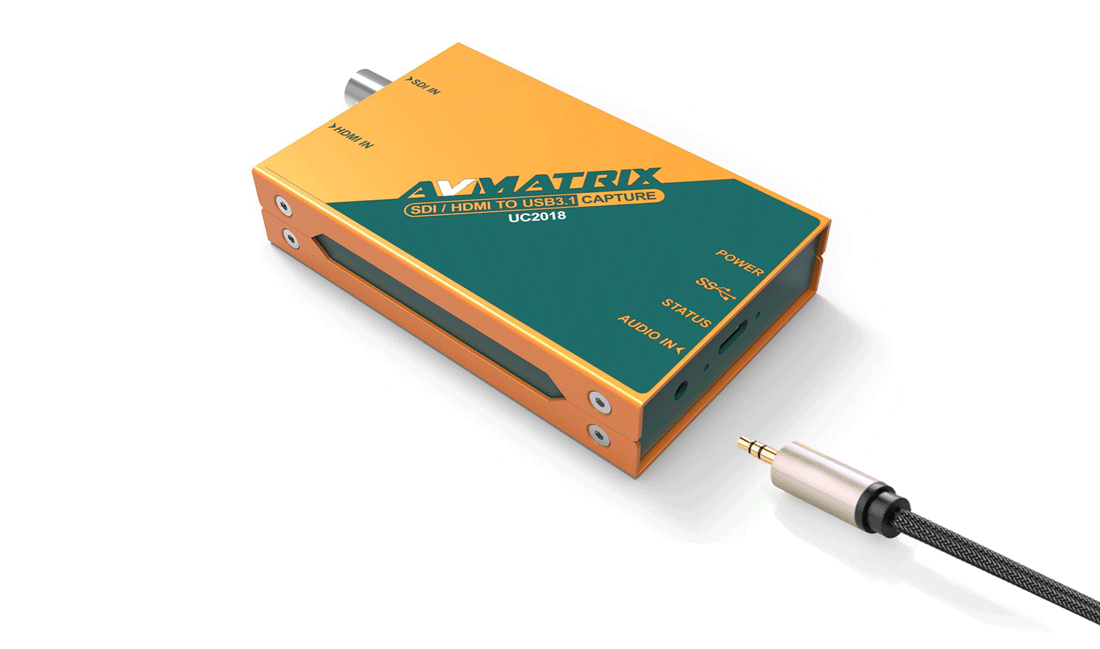

オーディオエンベデッド機能搭載
（ステレオミニジャック）
マイクや音楽などの音声を映像に重畳するオーディオエンベデッド機能を搭載。ステレオミニジャック端子（3.5mm）経由で、2ch 48kHz音声信号を映像にエンベデッドし、映像と一緒にPCへ取り込むことが可能です。*2

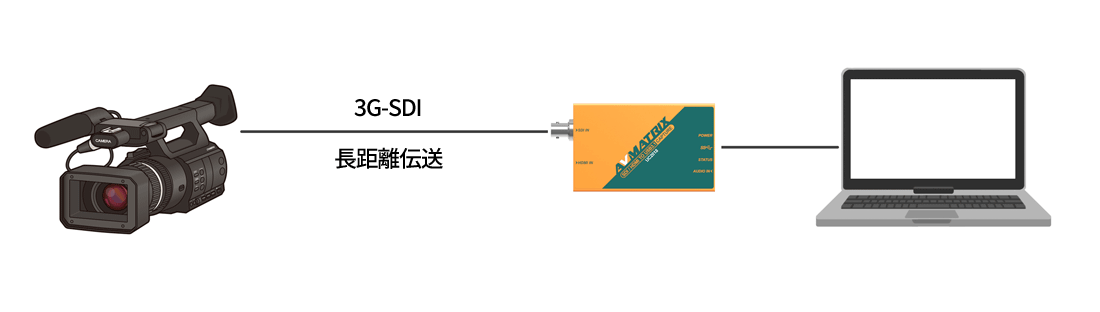

イコライザ機能搭載SDI入力端子
SDI入力端子にイコライザ機能を搭載。入力されるSDI信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を3G-SDIで最長100m (5C-FB相当ケーブル) まで自動補償するので、正常な状態で受信することが可能となります。*3

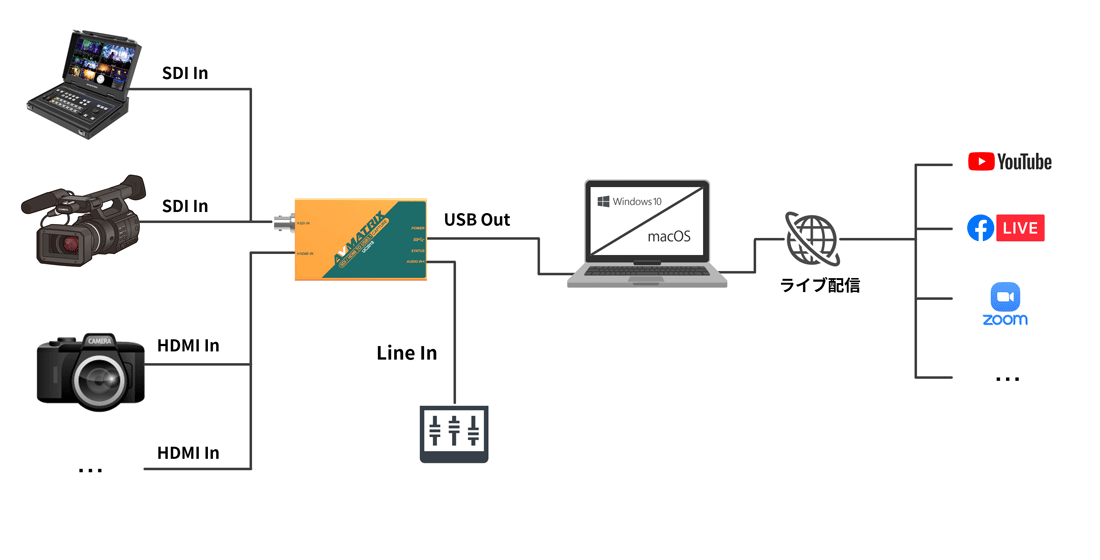

使用シーン・用途
SDIまたはHDMI端子からPC（Windows/Mac OS）へ映像や音声を転送し、他社製ソフトウェア (「OBS Studio」など) にて録画・ライブ配信が簡単に行えます。*4
動作確認済みソフトウェア&サービス
| ソフトウェア・サービス | OS | |
|---|---|---|
| Windows | MacOS | |
| OBS Studio | 〇 | 〇 |
| Skype | × | 〇 |
| Zoom | 〇 | 〇 |
| Microsoft Teams | 〇 | 〇 |
| Wirecast | 〇 | 〇 |
| Google Meet (Chrome) | 〇 | 〇 |
| YouTube Live (Chrome) | 〇 | 〇 |
| Camtasia | 〇 | 〇 |
| vMix | 〇 | - |
| QuickTime Player | - | 〇 |
| FaceTime | - | 〇 |
製品仕様
| 入力 | SD/HD/3G-SDI×1系統 HDMI 1.4a Type A ×1系統*5 3.5ミニピン入力端子×1系統 |
|---|---|
| 出力 | USB Type C 3.1 Gen1×1 （最大転送ビットレート200Mbps） |
| SDI入力映像フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080PsF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 625i 50 |
| SDI準拠規格 | SMPTE 292M / 259M / 296M / 352M / 424M / 425M （レベルA) |
| SDIカラースペース | RGB 4:4:4 10bit/12bit YCbCr 4:4:4 10bit/12bit YCbCr 4:2:2 10bit |
| HDMI入力映像フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080i 60/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 576p 50 / 576i 50 480p 60/59.94 480i 60/59.94 |
| HDMIカラースペース | YUV 4:2:2 10bit |
| USB通信規格 | UVC 1.1(USB video class) & UAC 1.0 (USB audio class) 規格 |
| 出力映像フォーマット | 1080p 60/50 1080p 30/25/24 1080i 60/50 720p 60/50 720p 30/25 |
| 出力映像カラースペース | YUY2 4:2:0 |
| オーディオデコード | 2ch、16bit PCM、48kHz、1536kbps |
| 対応OS | Windows10、macOS（10.15～） |
| 寸法 | 92.5 x 58.5 x20 mm*突起物含まず |
| 重量 | 約220g |
| 動作温度 | -20～60℃ |
| 保存温度 | -30～70℃ |
| 動作/保存湿度 | 0～90%*結露なきこと |
| 消費電力 | 最大3.5W |
| 付属品 | USB3.0ケーブル（Type C to A）×1*6 / 保証書 |
| 認証 | FCC / CE / RoHS |
| 保証期間 | ご購入から3年間 |
※1 5V 0.8A以上USBバスパワーが供給できるPCを使用してください。
※2 ステレオミニジャックのみでの音声転送には対応していません。
※3 BELDEN社製5C-FB同軸ケーブル使用時の参考値です。数値は特性を示すもので、実際の運用環境ではケーブルの種類や温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
※4 SDI InとHDMI Inの両方に信号を入れた時、SDI Inが優先されます。
※5 HDCPは非対応です。
※6 付属のUSB3.0ケーブルを使用し、USB3.0ポートまたはThunderbolt3を搭載するPCでご利用いただけます。
※USB3.0ポートのデータ転送速度が200Mbps以上でない場合、1080p60fpsの映像が正常に表示されない場合があります。
※3G-SDIはレベルAのみ対応しています。
※インターレース解除機能はありません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Microsoft、Windows、 Windows ロゴ、Office ロゴは、米国 Microsoft Corporation およびその他の国における登録商標または商標です。
※Apple、App Store、Finder、iPad、iPad Air、iPad mini、iPhone、iPod、iPod touch、Lightning、Mac、macOS、Made for iPhone and iPadロゴ、OS X、SafariおよびTime Machineは、Apple Inc.の商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※仕様および外観は製品改良のため、予告なく変更されることがあります。
※画像は全てイメージです。
