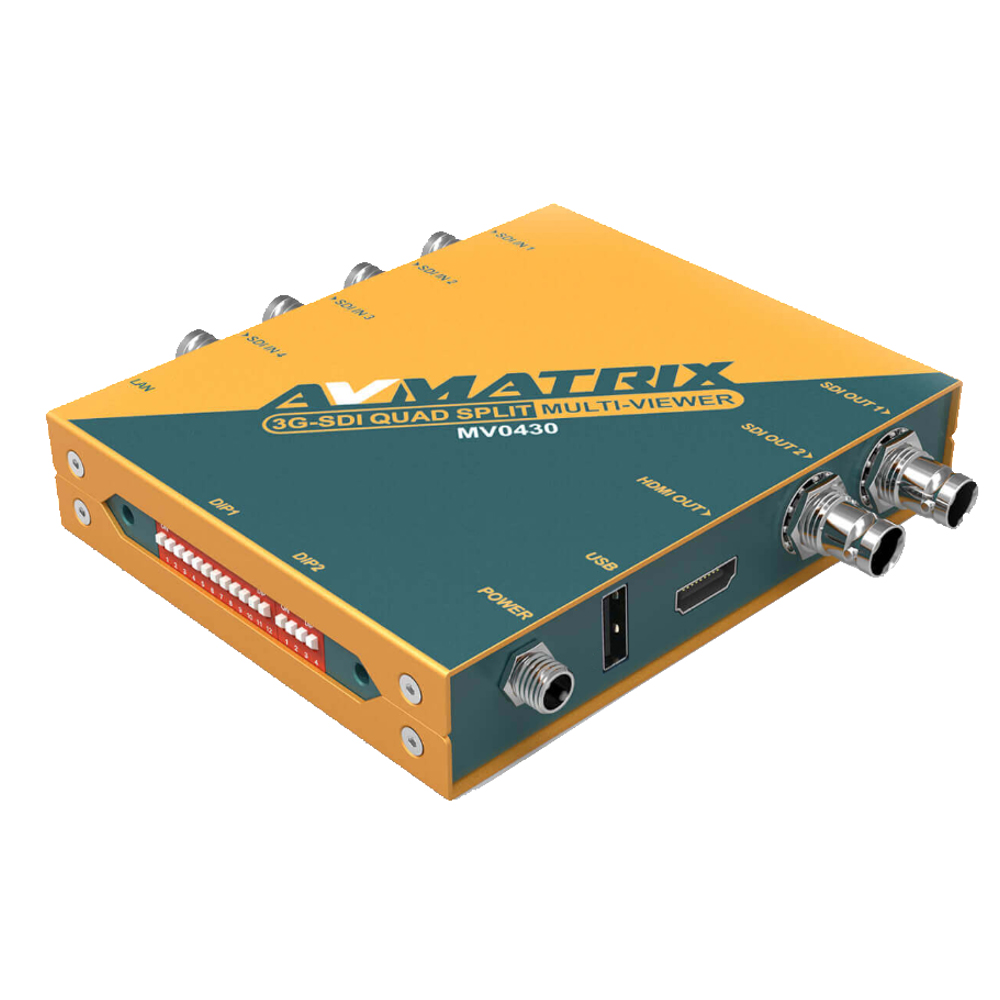

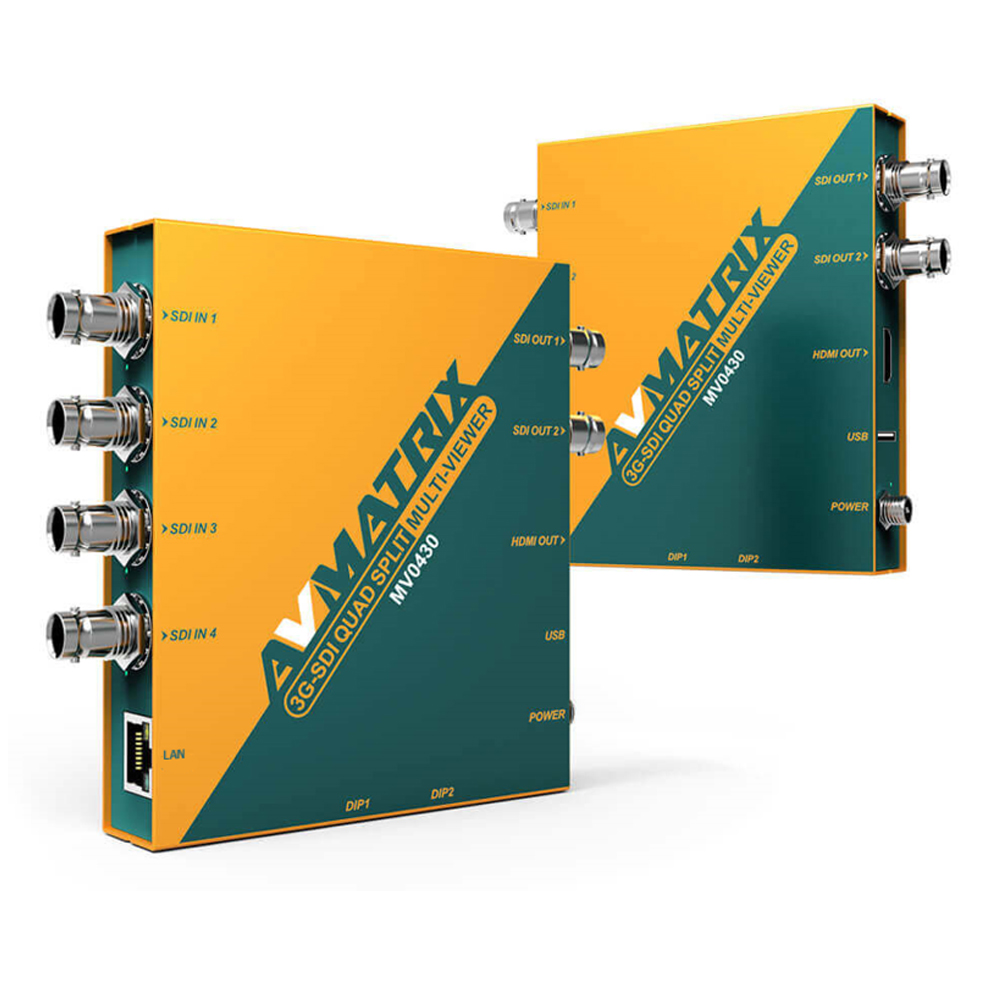

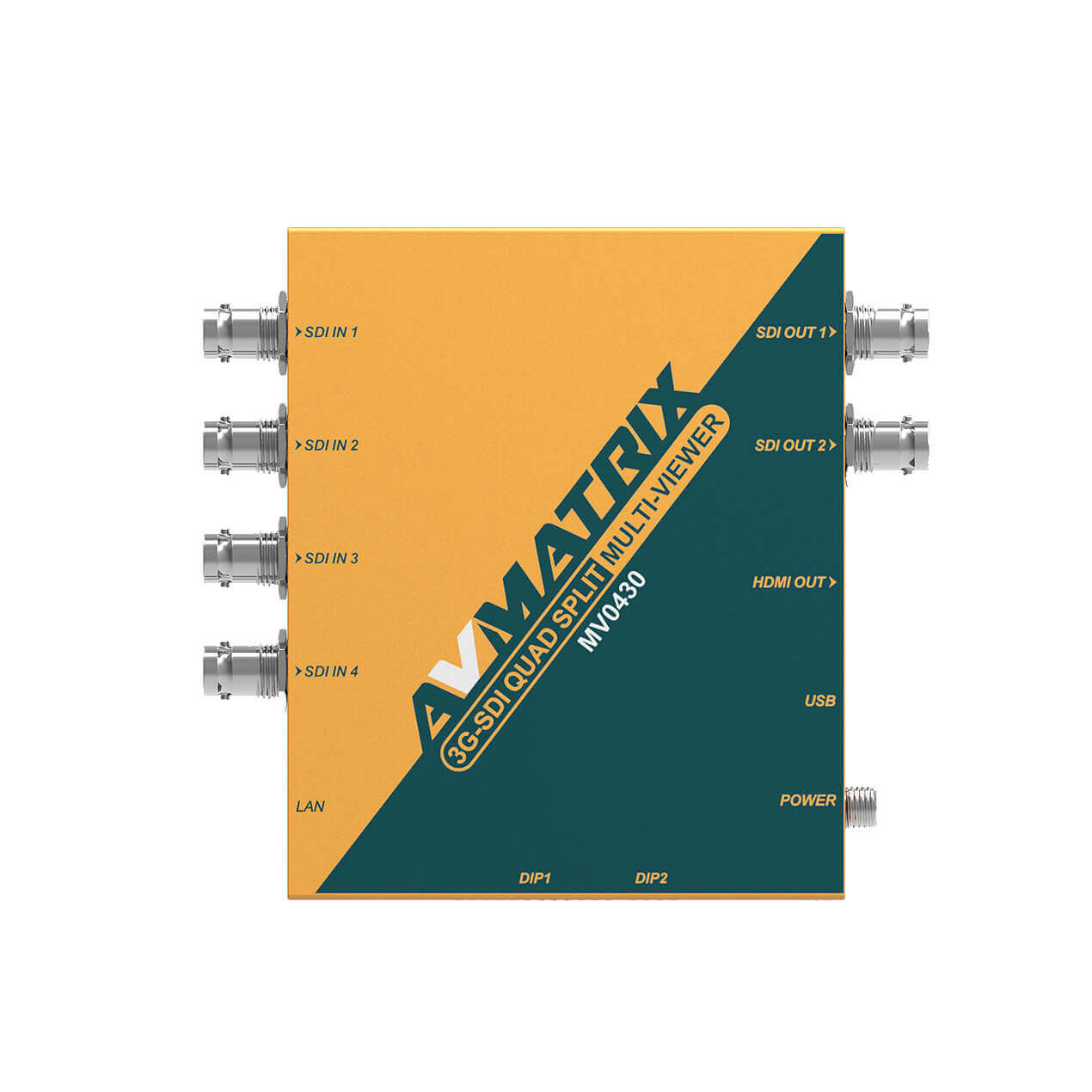

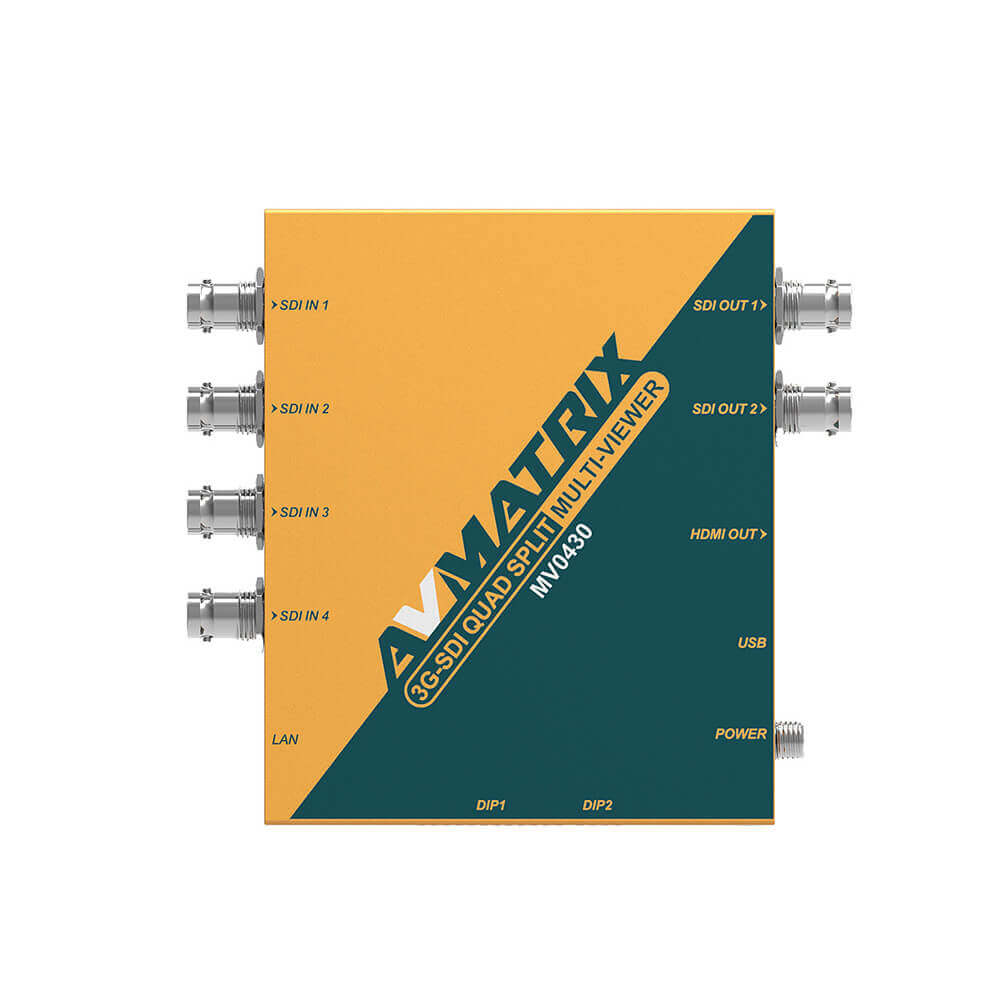

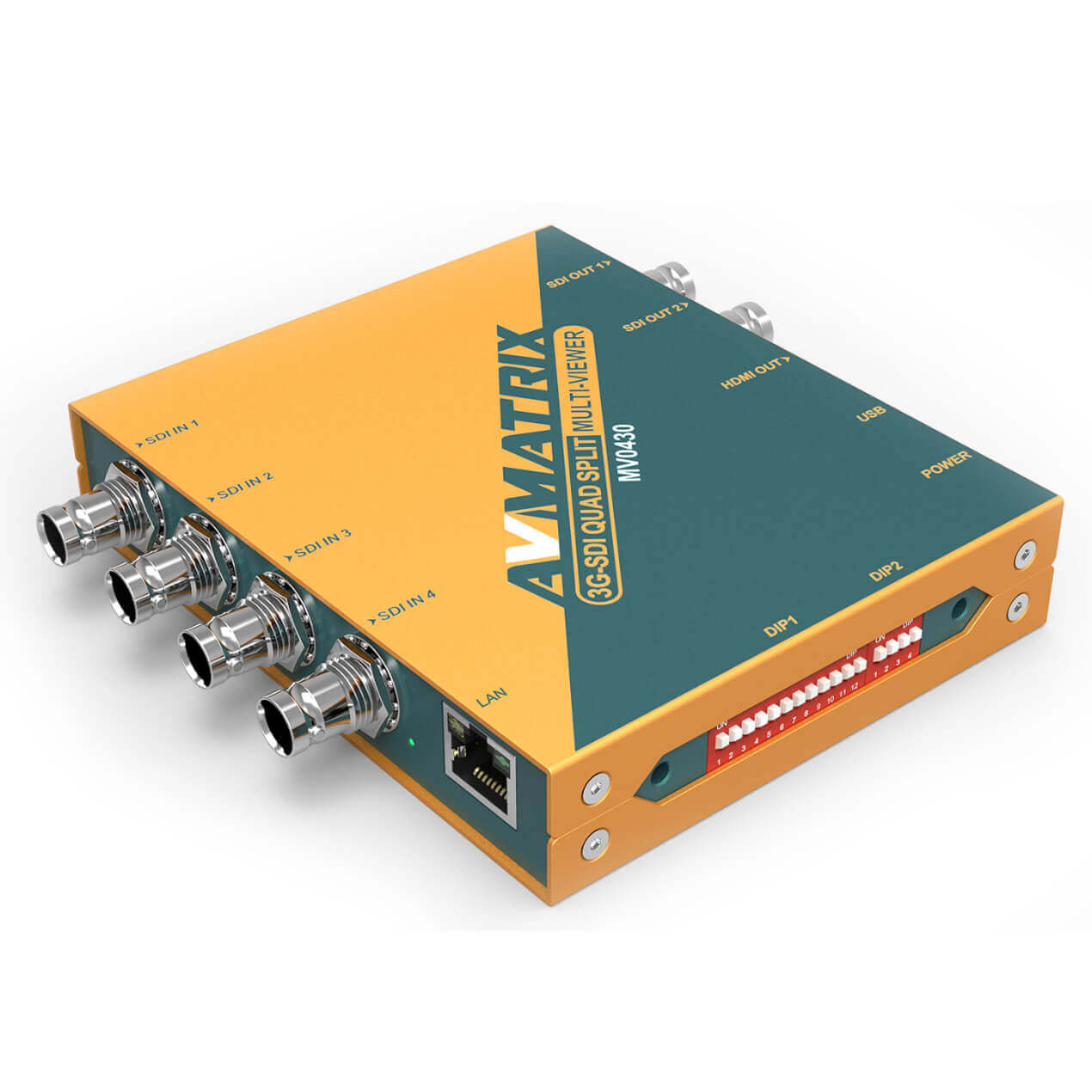

MV0430

4系統SDI入力マルチビューワー

  • 4系統SDI入力にスケーラー機能を搭載
  • SDI出力2系統とHDMI出力1系統へ分配同時出力
  • 16種類の表示パターン
  • オーディオレベルメータとUMD表示対応
  • DIPスイッチ・USBキーボード・コントロールソフトで簡単操作
  • ネジロック式DCコネクタ採用の電源入力搭載
  • 強固なメタル筐体で専用マウントブラケット付属
  • 安心の3年保証

製品型番:MV0430

JANコード:4582169235357

希望小売価格:37,900円(税抜)


  • 4系統SDI入力にスケーラー機能を搭載
  • SDI出力2系統とHDMI出力1系統へ分配同時出力
  • 16種類の表示パターン
  • オーディオレベルメータとUMD表示対応
  • DIPスイッチ・USBキーボード・コントロールソフトで簡単操作
  • ネジロック式DCコネクタ採用の電源入力搭載
  • 強固なメタル筐体で専用マウントブラケット付属
  • 安心の3年保証

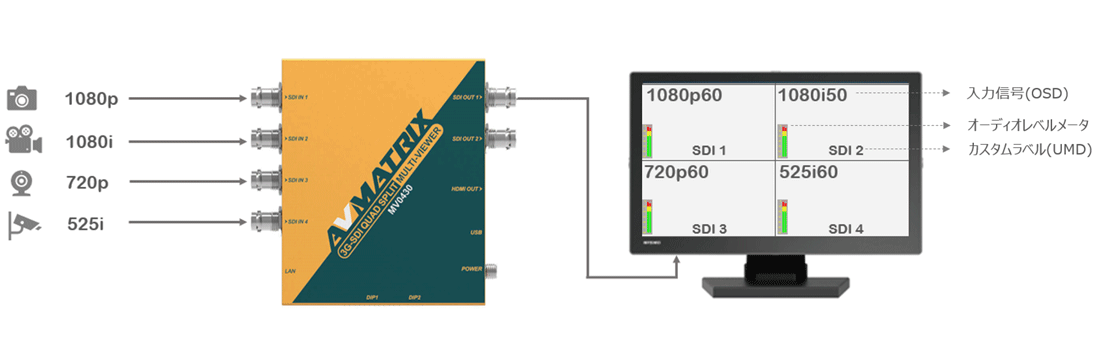

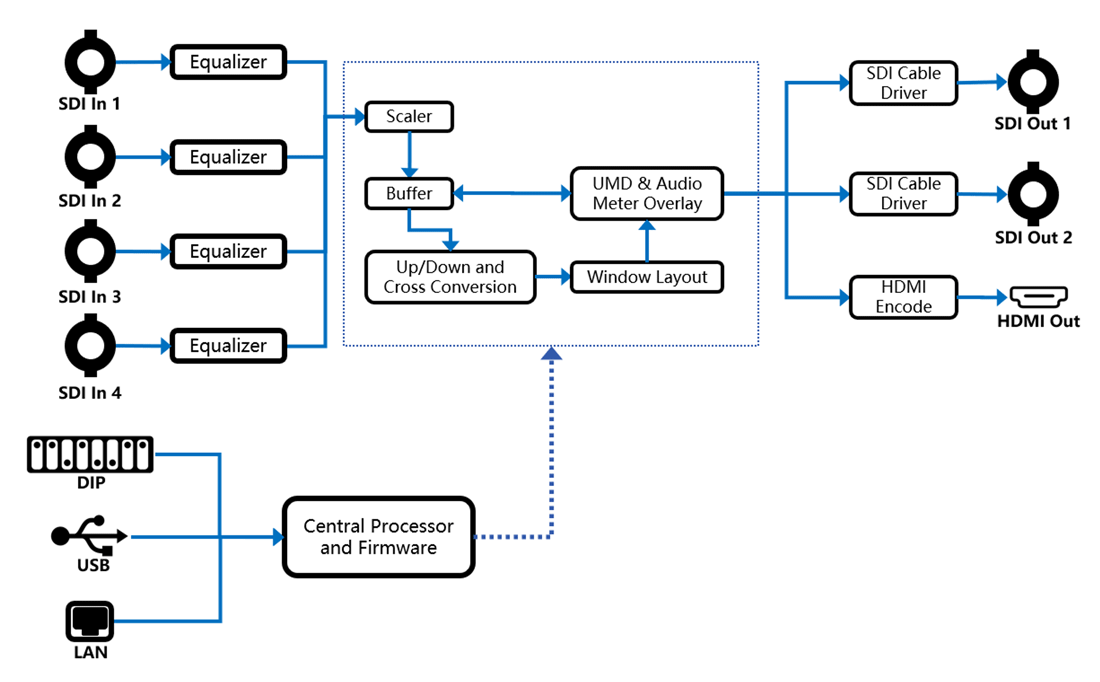

4系統SDI入力にスケーラー機能を搭載

4系統の異なるフォーマット、フレームレートのSDIビデオ入力信号を自動に認識し、一台のディスプレイで映像をモニタリングできます。

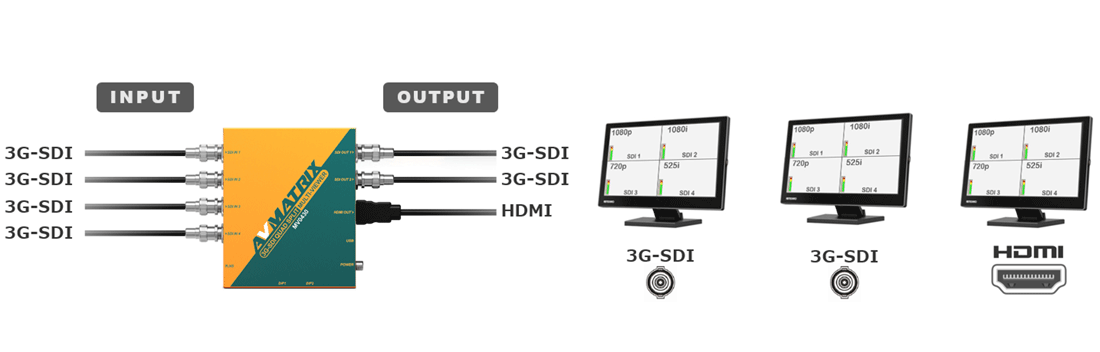

SDI出力2系統とHDMI出力1系統の同時出力に対応

ドライバチップを搭載したSDI出力2系統とHDMI出力1系統計3系統の同時出力に対応しています。また、モニタリングするディスプレイの仕様に合わせ、出力フォーマット・フレームレートを設定できます。*1

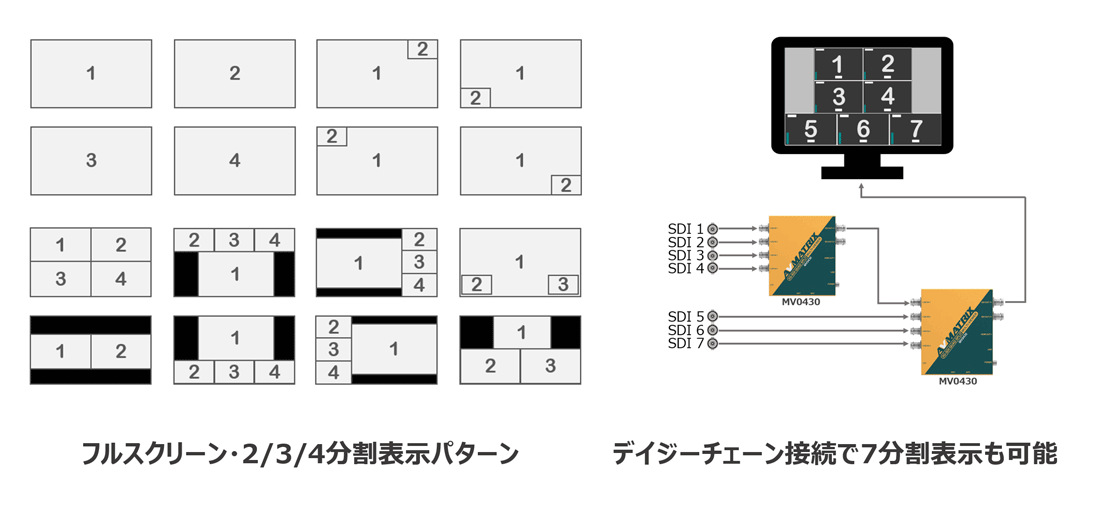

フルスクリーン、2/3/4分割合計16種類の表示パターン

使用シーンに合わせ、表示パターンを使いわけできます。また、2台のMV0430をデイジーチェーン接続し、最大7ch分の映像を同一画面で表示させることができます。

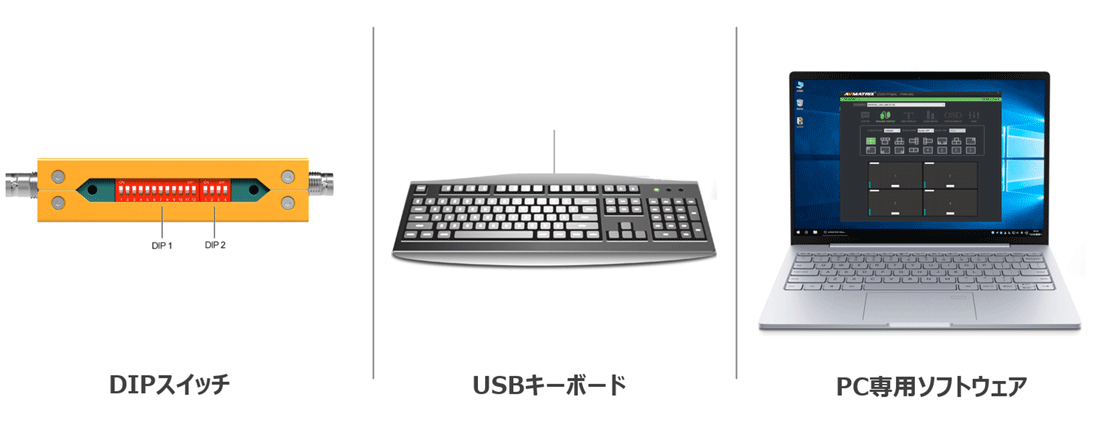

DIPスイッチによる設定変更とUSB経由でのPCコントロール

本体DIPスイッチ以外に、市販USB接続キーボード、またはPC専用コントロールソフトウェアを通じて分割画面パターンの切り替え、出力フォーマット・フレームレートの変更などのほぼすべての操作を行うことができます。また、PC専用コントロールソフトウェアでは、2つの設定をメモリーとして保存でき、いつでも簡単に保存した設定を呼び出すことができます。

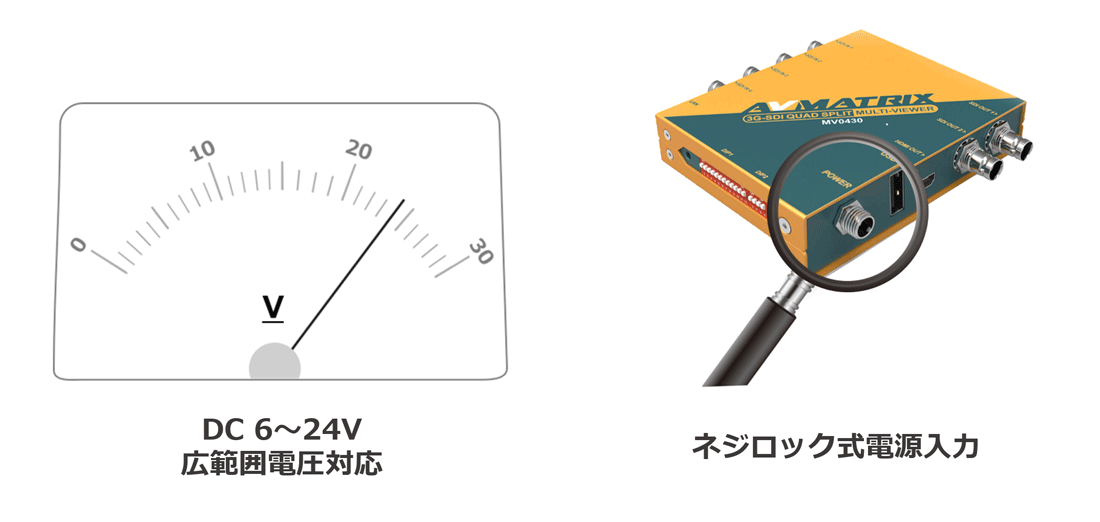

6~24Vの広範囲電圧に対応したネジロック式のDC入力端子を搭載

6~24Vの広範囲電圧に対応したネジロック式のDC入力端子を搭載し、不意に電源入力が抜けるリスクが軽減されます。

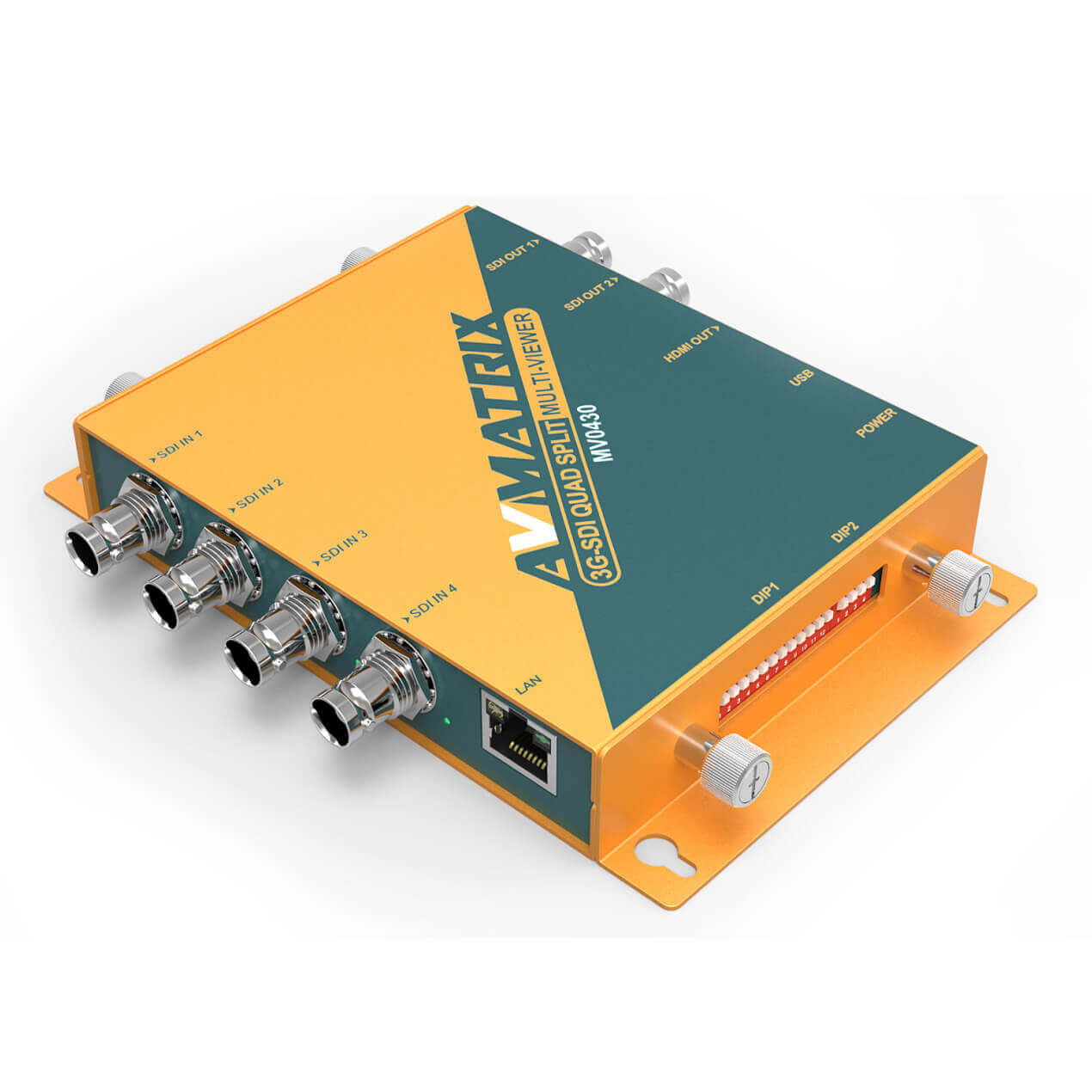

強固なメタル筐体で専用マウントブラケット付属

筐体にぴったりフィットする専用マウントブラケットが標準で付属。マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。

入力端子h SDI 3G/HD/SD-SDI x 4
出力端子 SDI 3G/HD/SD-SDI x 2
HDMI HDMIタイプA x 1*2
SDI対応 入力フォーマット 1080p 60/59.94/50
1080p 30/29.97/25/24/23.98
1080PsF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24/23.98
625i 50 PAL
525i 59.94 NTSC
出力フォーマット 1080p 60/50
1080p 30/25/24
1080i 60/50
720p 60/50
720p 30/25
カラースペース 入出力:YUV 4:2:2 10bit
SDI準拠規格 SMPTE 292M / 259M / 296M / 352M / 424M / 425M(レベルAのみ)
HDMI対応 出力フォーマット 1080p 60/50
1080p 30/25/24
1080i 60/50
720p 60/50
720p 30/25
カラースペース YUV 4:2:2 10bit
コントロールソフトウェア対応OS Windows 10

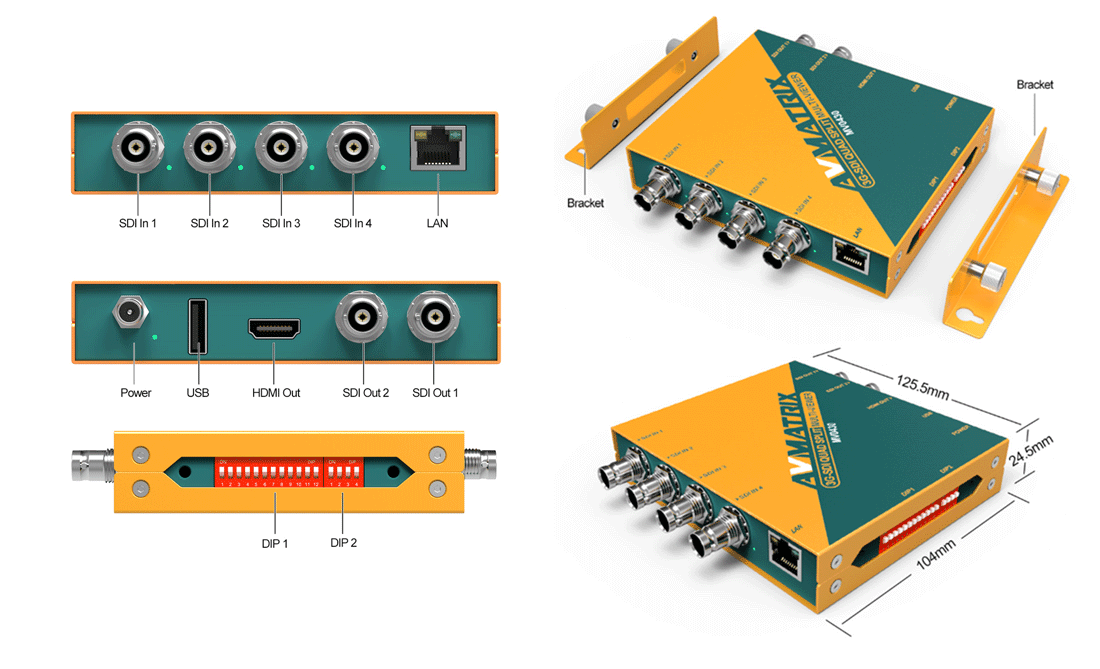

本体サイズ 寸法 125.5 x 104 x 25mm*突起物含まず
重量 約560g
動作温度 -20~60℃
保存温度 -30~70℃
動作/保存湿度 0~90%*結露なきこと
電源 入力電圧 DC 6~24V
消費電力 最大6W
付属品 ACアダプター x 1/ 専用マウントブラケットx 2 / 保証書
認証 FCC/ CE/ RoHS/ PSE(ACアダプターのみ)
保証期間 ご購入から3年間

※1 出力3系統は共通のフォーマット・フレームレートのみ設定でき、音声は出力されません。
※2 HDCP は非対応です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※SDI出力、HDMI出力に音声出力はされません(映像のみ出力されます)。
※画像は全てイメージです。
