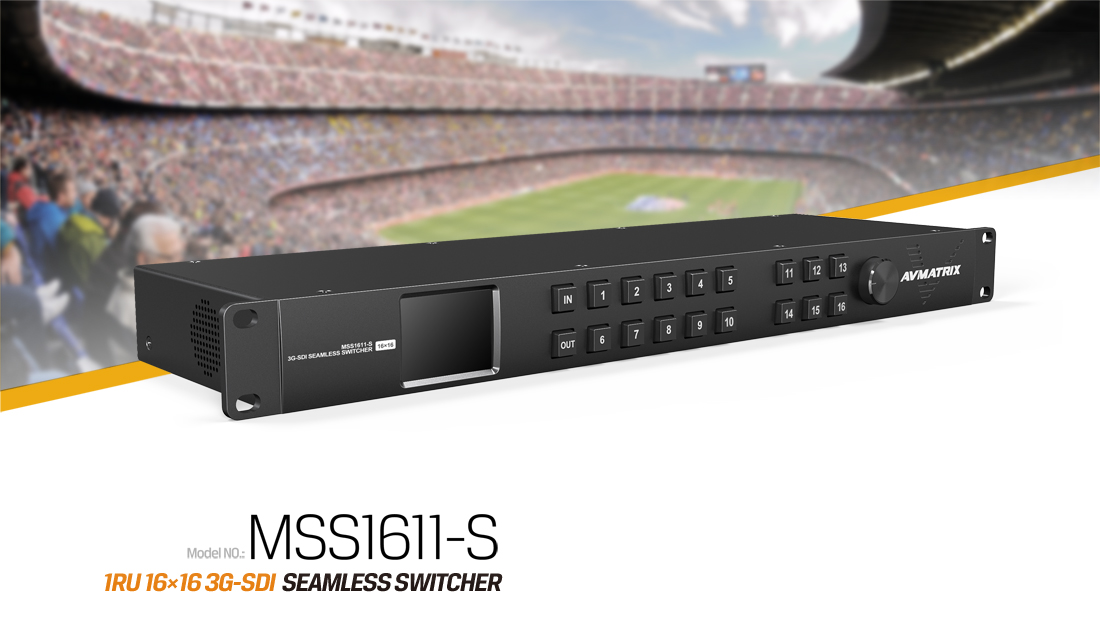

MSS1611-S

1Uラックマウント対応
16x16 3G-SDIシームレスマトリックススイッチャー

  • 16入力16出力

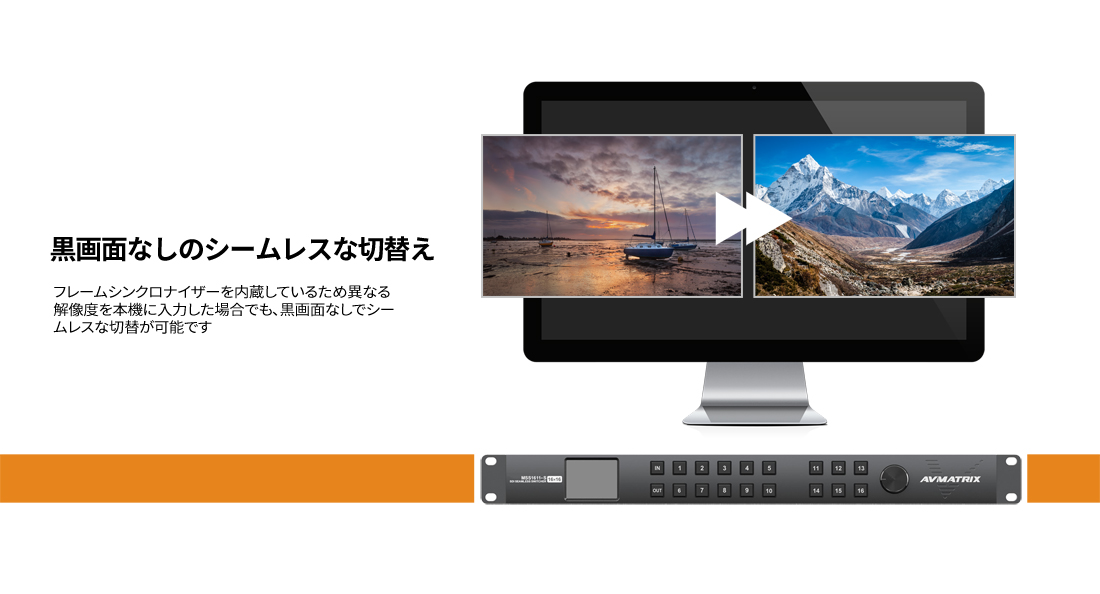

  • フレームシンクロナイザー機能搭載でシームレス切替え
  • 3G/HD/SD-SDI マルチフォーマット対応
  • アップ/ダウンスケーリング出力対応
  • SDIエンベデッドオーディオとタイムコードデータ対応
  • 1U EIAラックマウント
  • 多彩なコントロール方法:LAN/RS-422
  • ネジロック式DCコネクタと2系統電源入力(電源冗長化)

製品型番:MSS1611-S

JANコード:4582169235449

希望小売価格:170,000円(税抜)


  • 16入力16出力
  • フレームシンクロナイザー機能搭載でシームレス切替え
  • 3G/HD/SD-SDI マルチフォーマット対応
  • アップ/ダウンスケーリング出力対応
  • SDIエンベデッドオーディオとタイムコードデータ対応
  • 1U EIAラックマウント
  • 多彩なコントロール方法:LAN/RS-422
  • ネジロック式DCコネクタと2系統電源入力(電源冗長化)

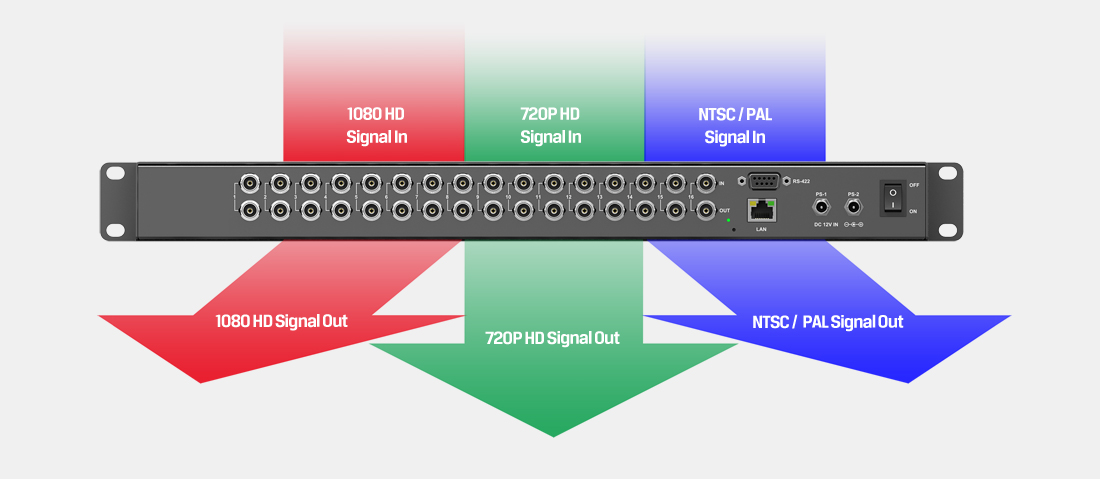

アップ/ダウンスケーリング出力対応

出力信号は最大3G-SDIまでの任意のフォーマットへアップ/ダウンスケーリングすることができます

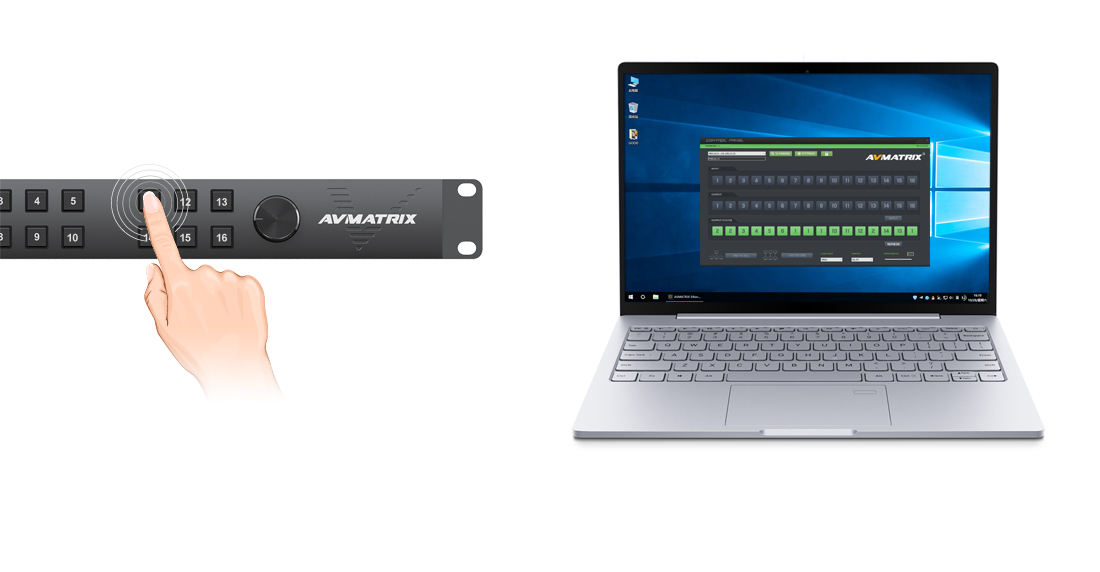

多彩なコントロール方法

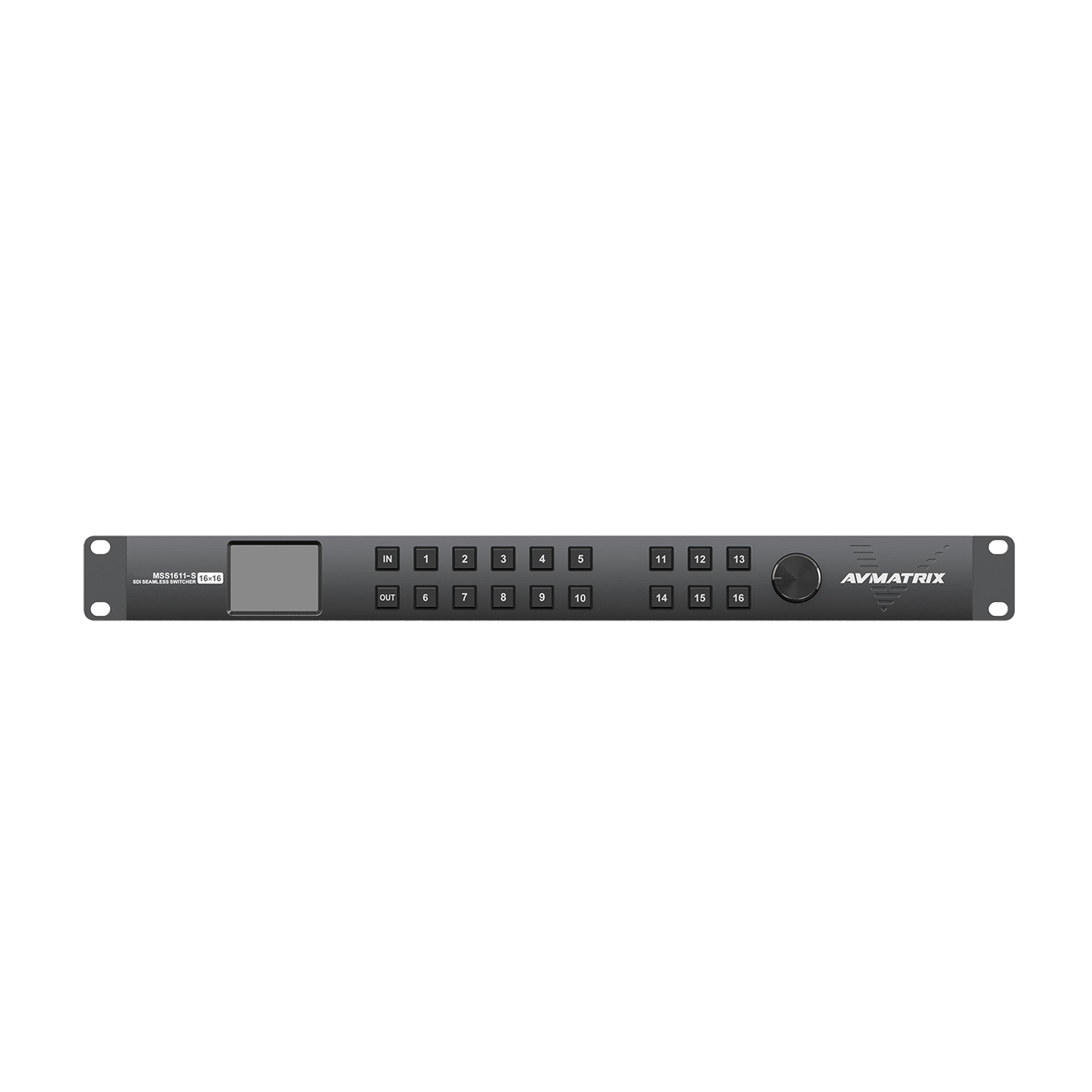

フロントパネルに搭載されたボタン・メニューノブ・2.2インチ液晶ディスプレイからの操作の他、ネットワークを介したPCソフトウェアからやシリアル通信での操作が可能

powered_anywhere

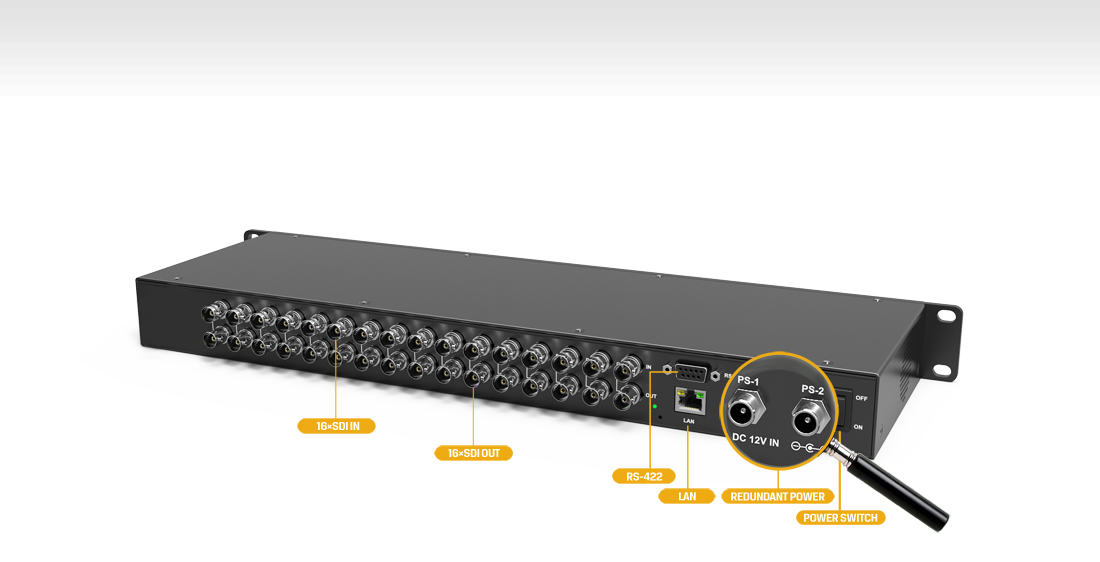

コンパクトデザイン&2系統電源入力

1UサイズでのEIAラックマウントに対応したコンパクトデザインに広範囲電圧に対応したネジロック式のDC入力端子を2系統搭載し、万一の断電やアクシデントに備えた冗長化設計

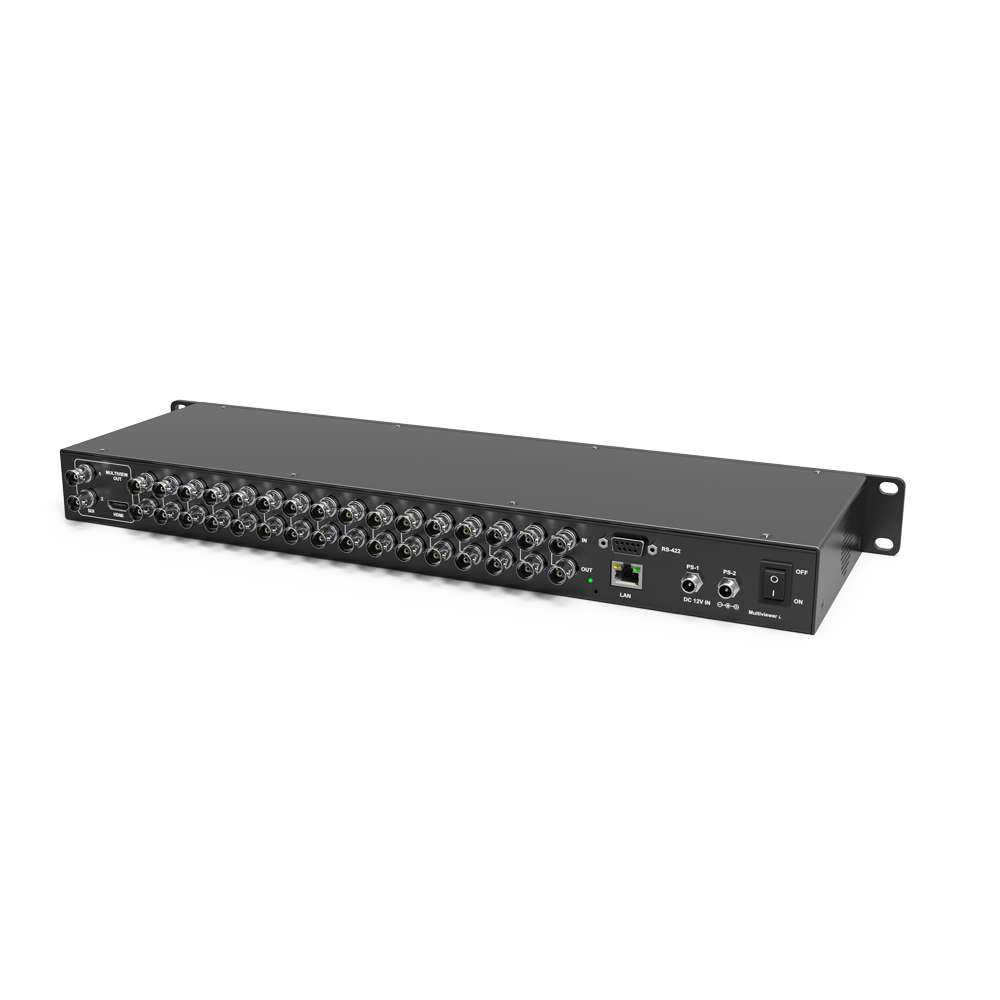

端子 SDI入力 3G/HD/SD-SDI(75Ω)x 16
SDI出力 3G/HD/SD-SDI(75Ω)x 16
SDI対応 入力フォーマット 1080p 60/59.94/50/30/29.97/25/24/23.98
1080PsF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50
720p 30/29.97/25/24/23.98
625i 50
525i 59.94
出力フォーマット 1080p60/59.94/50/30/29.97/25/24/23.98
1080i60/59.94/50
720p60/59.94/50/30/29.97/25/24
625i50
480i60/59.94
カラースペース YUV 4:2:2 (10bit/12bit)
SDI準拠規格 SMPTE 372M、SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M
コントロール フロントパネルボタン/LAN/RS-422
電源 入力 ネジロック式DCコネクタ
入力電圧 DC 12 ~ 24V
消費電力 最大42W
本体サイズ 寸法 443.5 x 44 x 140mm
重量 約2,200g
動作温度 0~60℃
保存温度 -30~70℃
動作/保存湿度 0~90%*結露なきこと
付属品 ACアダプター x 2 / 電源コード x 2 / RS-422コネクタ x 1 / 保証書
認証 FCC / CE / RoHS / PSE(ACアダプターのみ)
保証期間 ご購入から3年間

※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。
